Dashboard Principal

🏁 Dashboard Principal

Archivo: ui/main_window.py · Clase: TelemetryMainWindow · 656 líneas

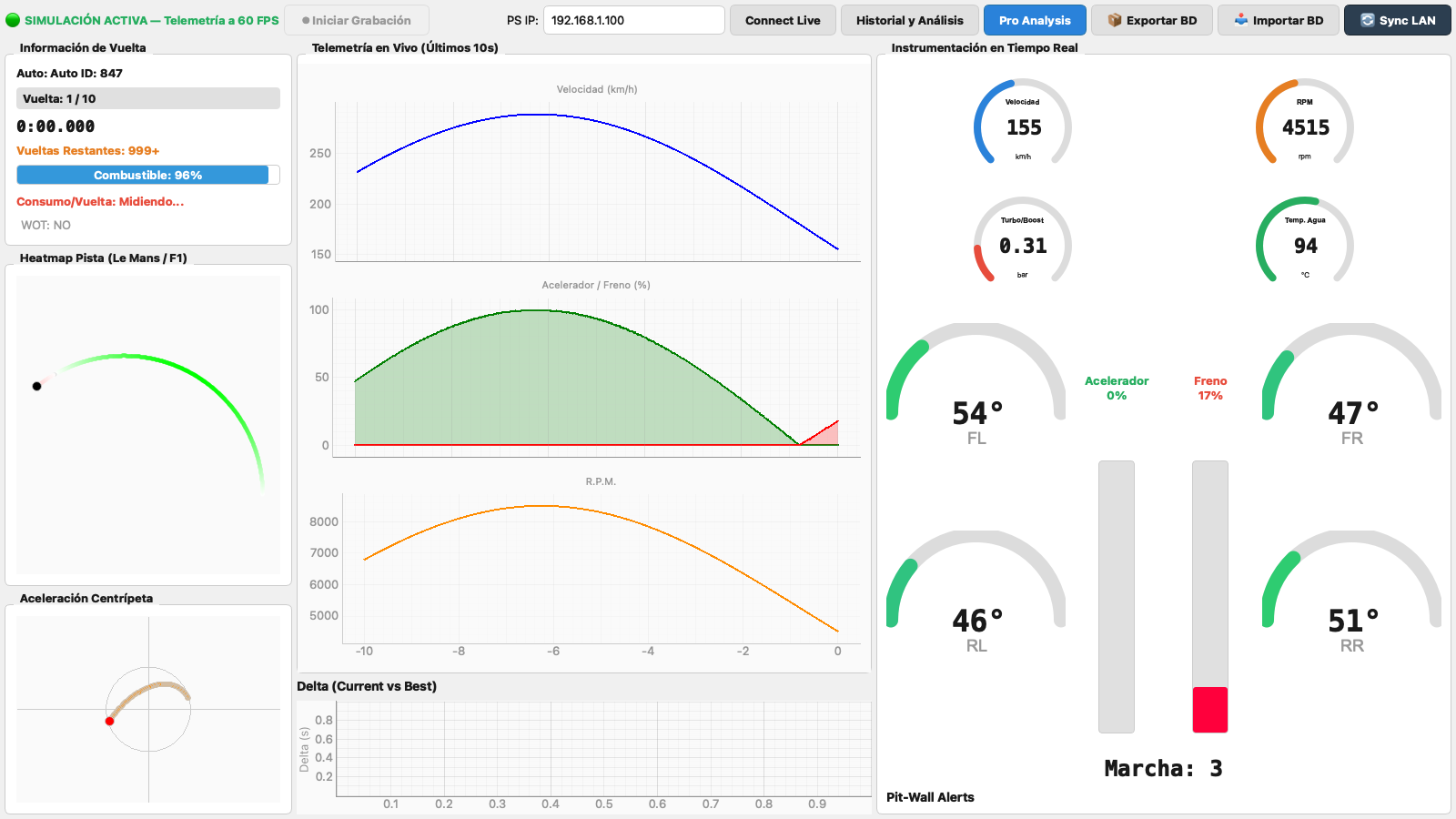

El Dashboard Principal es la ventana central de GT7 Telemetry Pro. Muestra toda la instrumentación de telemetría en tiempo real mientras conduces en Gran Turismo 7.

---

Dimensiones y Tema

Propiedad	Valor
Resolución base	1600 × 900 px
Tema	Daylight Mode (fondo claro #FAFAFA)
QSS global	ui/styles/daylight_theme.qss
Frecuencia de datos	60 Hz (recepción de paquetes)
Frecuencia de renderizado	~30 Hz (QTimer cada 33ms)

---

Layout de 3 Columnas

La ventana se divide en una barra superior (header) y tres columnas principales:

┌──────────────────────────────────────────────────────────────────────────┐
│  HEADER: Status │ Record │ IP │ Connect │ Análisis │ Pro │ Export/Import│
├───────────┬─────────────────────────────┬────────────────────────────────┤
│           │                             │                                │
│  IZQUIERDA│        CENTRO               │         DERECHA                │
│  (20%)    │        (40%)                │         (40%)                  │
│           │                             │                                │
│  Info     │  Gráficas Telemetría        │  ┌──────┐ ┌──────┐            │
│  Vuelta   │  (Velocidad/Pedales/RPM)    │  │ VEL  │ │ RPM  │  Gauges   │
│           │                             │  └──────┘ └──────┘            │
│  Mapa     │                             │  ┌──────┐ ┌──────┐            │
│  Pista    │                             │  │TURBO │ │ TEMP │            │
│           │                             │  └──────┘ └──────┘            │
│  G-Force  │  Delta-T                    │  FL ▐▌▐▌ FR  Tyres+Pedals    │
│           │  (150px fijo)               │  RL ▐▌▐▌ RR                   │
│           │                             │  Marcha: 3      Alertas       │
└───────────┴─────────────────────────────┴────────────────────────────────┘

Stretch Ratios

Columna	Stretch	% Aproximado
Izquierda	2	~20%
Centro	4	~40%
Derecha	4	~40%

---

Barra Superior (Header)

La barra de herramientas horizontal contiene todos los controles de la aplicación:

Elemento	Widget	Descripción
Estado	QLabel	Indicador de conexión: 🔴 Disconnected / 🟡 Searching / 🟢 Connected
Grabar	QPushButton	"⏺ Iniciar Grabación" / "⏹ Detener Grabación" — deshabilitado hasta recibir telemetría
Estado Rec.	QLabel	Texto informativo de grabación activa
IP Consola	QLineEdit	Campo de 200px para IP de PS4/PS5 (auto-detect disponible)
Conectar	QPushButton	"Connect Live" / "Disconnect" — inicia/detiene GT7LiveClient
Análisis	QPushButton	"Historial y Análisis" → abre AdvancedAnalysisDialog
Pro Analysis	QPushButton	"Pro Analysis" (acento azul) → abre ProfessionalWorkspace
Exportar BD	QPushButton	"📦 Exportar BD" → diálogo de guardar archivo .gt7db
Importar BD	QPushButton	"📥 Importar BD" → diálogo de abrir + flujo merge/replace
Sync LAN	QPushButton	"🔄 Sync LAN" → abre SyncDialog

---

Columna Izquierda — Información y Mapas

Panel "Información de Vuelta"

Muestra datos de la vuelta actual en tiempo real:

Dato	Formato	Detalle
Auto	Texto	Nombre del auto (desde gt7_cars.json, 800+ IDs)
Vuelta	"Lap X/Y"	Vuelta actual / total de vueltas
Tiempo	mm:ss.SSS	Tiempo de la vuelta actual (monospace 18pt)
Combustible est.	Texto	"~X.X vueltas restantes"
Barra combustible	QProgressBar	Color dinámico: Verde (>30%) → Naranja (10-30%) → Rojo (<10%)
Consumo/Vuelta	Texto	"Consumo: X.XX/vuelta"
WOT	Indicador	"🟢 WOT" cuando acelerador = 100%

Mapa de Pista (stretch=3)

Ver → Mapa de Pista

Diagrama G-Force (stretch=2)

Ver → Fuerzas G

---

Columna Centro — Gráficas y Delta

Gráficas de Telemetría (stretch=4)

Ver → Gráficas de Telemetría

Delta-T (stretch=1, 150px fijo)

Ver → Delta-T

---

Columna Derecha — Instrumentación

Medidores Circulares (Grid 2×2)

Posición	Medidor	Rango	Color
Superior Izq.	Velocidad	0–350 km/h	Azul
Superior Der.	RPM	0–10,000 (auto-ajusta al máximo)	Naranja
Inferior Izq.	Turbo/Boost	0–2.0 bar	Rojo
Inferior Der.	Temp. Agua	50–130 °C	Verde

Ver → Medidores Circulares

Neumáticos + Pedales

┌────────┐  ┌────┬────┐  ┌────────┐
│  FL 🌡️  │  │ THR│ BRK│  │  FR 🌡️  │
│  87°   │  │ ▐▌ │ ▐▌ │  │  92°   │
├────────┤  │ 78%│ 0% │  ├────────┤
│  RL 🌡️  │  │    │    │  │  RR 🌡️  │
│  71°   │  └────┴────┘  │  85°   │
└────────┘                └────────┘

• Pedales: 2 barras verticales (30×180px) — Acelerador (verde) / Freno (rojo) con label de porcentaje
• Neumáticos: 4 semicírculos → Ver Temperatura de Neumáticos

Indicador de Marcha

Texto en monospace 24pt bold: "Marcha: N" / "Marcha: 3" / "Marcha: R"

Alertas Pit-Wall

Ver → Alertas Pit-Wall

---

Flujo de Datos

GT7LiveClient (3 hilos)
    │
    │ packet_signal @ 60Hz
    ▼
_cache_packet() ──────────────────────────────────────────────┐
    │                                                          │
    ├── MathEngine.process_packet() → fuel, WOT, slip         │
    ├── LapManager.process_packet() → delta-T                 │
    ├── AlertEngine.check_alerts() → pit-wall warnings        │
    ├── map_widget.add_point(x, z, throttle, brake)           │
    ├── gforce_widget.add_point(lateral, longitudinal)        │
    └── graphs_widget.add_data(speed, throttle, brake, rpm)   │
                                                               │
QTimer(33ms) ─── update_dashboard_ui() @ 30Hz ◄───────────────┘
    │
    ├── Actualizar 4 medidores circulares (.set_value)
    ├── Actualizar 4 temperaturas de neumáticos (.set_temp)
    ├── Actualizar barras de pedales (.setValue)
    ├── Actualizar barra de combustible
    ├── Actualizar indicador de marcha
    ├── Actualizar info de vuelta
    ├── map_widget.update_plot()
    ├── gforce_widget.update_plot()
    ├── graphs_widget.update_plot()
    └── delta_widget.update_data()

¿Por qué 2 frecuencias diferentes?

• 60 Hz (_cache_packet): Recibe cada paquete del juego sin perder ninguno. Alimenta los buffers de datos.
• 30 Hz (update_dashboard_ui): Refresca la interfaz visual. 30 FPS es suficiente para el ojo humano y reduce la carga de CPU en un 50%.

---

Auto-Actualización

Al arrancar la aplicación, un UpdateChecker (QThread) consulta la API de GitHub para detectar nuevas versiones. Si existe una versión más reciente que APP_VERSION:

1. Muestra diálogo: "Nueva versión X.X.X disponible. ¿Descargar?"
2. Si acepta → UpdateDownloader descarga el ZIP en background con barra de progreso
3. Al completar → extrae y reinicia la aplicación
