🔬 Pro Analysis Workspace

Archivo: ui/workspace.py · Clase: ProfessionalWorkspace · 880 líneas

El Pro Analysis Workspace es la vista de análisis más avanzada de GT7 Telemetry Pro. Emula la interfaz de herramientas profesionales como MoTeC i2 Pro, con paneles flotantes/acoplables (QDockWidget) y análisis multicapa.

---

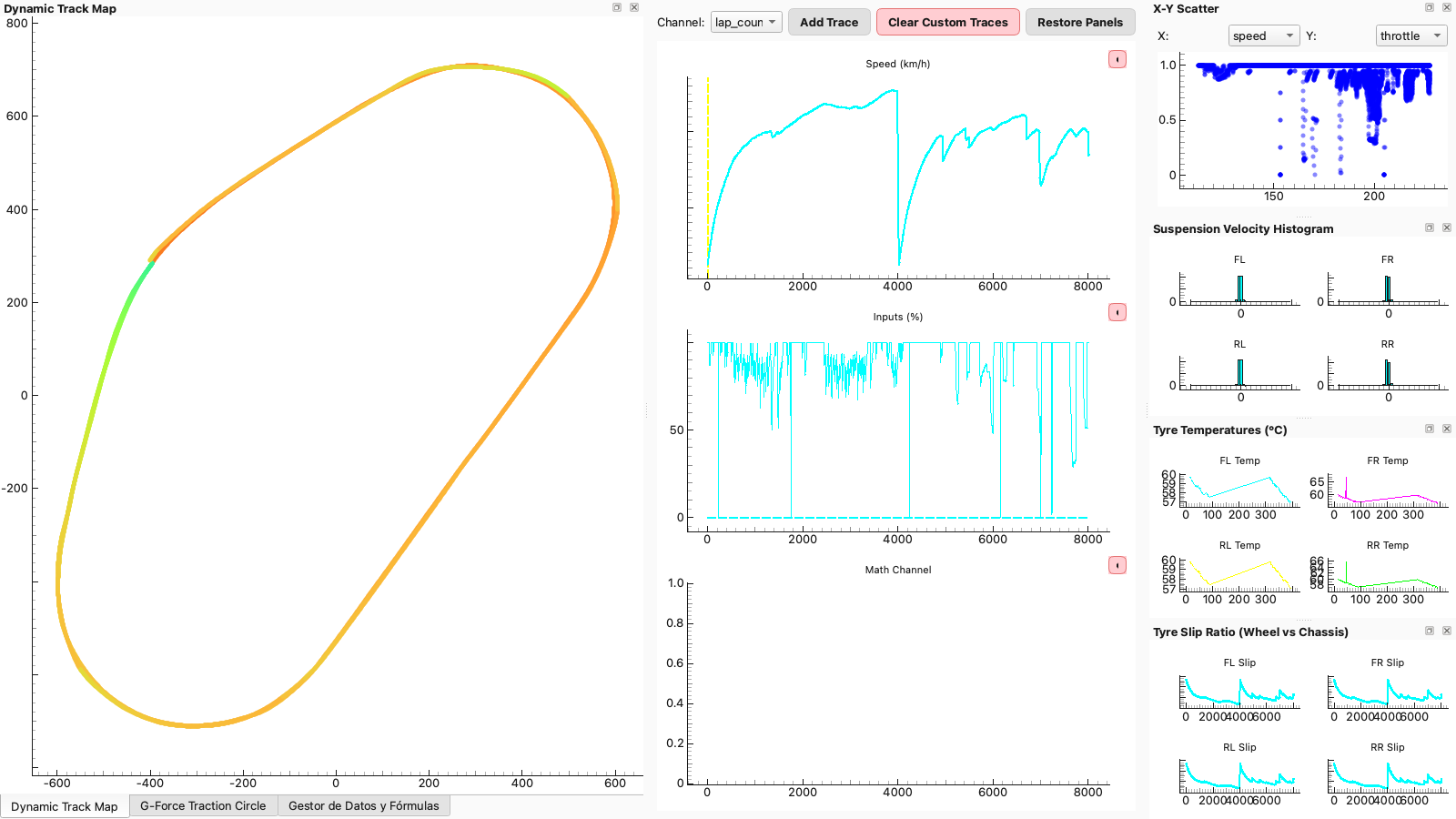

Layout General

┌──────────────────────────────────────────────────────────────────────┐
│  Toolbar: [Channel ▼] [Add Trace] [Clear Custom] [Restore Panels]  │
├──────────────┬───────────────────────────────────┬───────────────────┤
│              │                                   │                   │
│  DOCKS IZQ.  │      CENTRO (Trace Principal)     │   DOCKS DER.     │
│  (Tabs)      │                                   │                  │
│              │  Speed (km/h)  ─── lap overlay ──  │  X-Y Scatter    │
│  🗺️ Track    │  ═══════════════════════════════   │                  │
│     Map      │                                   │  Suspension      │
│              │  Inputs (%)  ─── THR/BRK ────     │  Histograms     │
│  🎯 G-Force  │  ═══════════════════════════════   │                  │
│              │                                   │  Tyre Temps     │
│  📋 Data     │  Math Channel ─── custom ────     │                  │
│     Manager  │  ═══════════════════════════════   │  Tyre Slip      │
│              │          ┃ crosshair cursor        │  Ratios         │
│              │                                   │                  │
└──────────────┴───────────────────────────────────┴───────────────────┘

---

Panel Central — Gráficas de Traces

Gráficas Default (3 filas apiladas, X-linked)

#	Canal	Colores por Vuelta
1	Speed (km/h)	Cyan, Magenta, Yellow, Green, Orange, White, Red, Blue
2	Inputs (%)	Acelerador = sólido, Freno = discontinuo (por vuelta)
3	Math Channel	Canal matemático seleccionado del ComboBox

Cada gráfica tiene un botón "X" embebido para cerrarla individualmente.

Crosshair Sincronizado

• Línea vertical amarilla discontinua (InfiniteLine) draggable
• Al mover el crosshair: se busca el índice más cercano en el array de distancia
• El punto correspondiente se marca en el Track Map como un dot rojo

Toolbar

Botón	Acción
Channel ComboBox	Selecciona canal para nueva gráfica (Speed, Throttle, Brake, RPM, Boost, Steer, + math channels)
Add Trace	Agrega una nueva fila de gráfica X-linked al trace principal
Clear Custom Traces	Elimina todas las gráficas agregadas por el usuario
Restore Panels	Resetea todos los docks a su posición default

---

Paneles Dock (8 totales)

Panel Izquierdo — Tabs (Sur)

🗺️ Track Map

• Scatter plot con aspecto bloqueado
• Colorización por velocidad usando colormap turbo/inferno de pyqtgraph
• Punto cursor (rojo) sincronizado con el crosshair central
• Dibuja todos los laps seleccionados superpuestos

🎯 G-Force Traction Circle

• Scatter de aceleración lateral (sway) vs longitudinal (surge)
• Crosshair de referencia en el origen
• Aspecto bloqueado 1:1

📋 Gestor de Datos y Fórmulas

Elemento	Función
Session ComboBox	Selecciona sesión a analizar (muestra fecha + auto + vueltas)
Tabla de Vueltas	Lista checkable de vueltas con tiempo (★ = mejor)
Load Selected Laps	Carga las vueltas seleccionadas vía DataLoaderThread
Formula Manager	Abre Gestor de Fórmulas
Export to MoTeC	Exporta sesión a .ld/.ldx vía MotecExportThread
Save Layout	Guarda posición de los docks en QSettings

---

Panel Derecho

📈 X-Y Scatter

• Dos ComboBox para seleccionar canales X e Y
• Scatter plot de la correlación entre dos canales cualesquiera
• Útil para análisis como: Speed vs Throttle, RPM vs Boost, etc.

📊 Suspension Velocity Histogram

• Grid 2×2: FL, FR, RL, RR
• Histograma de barras (40 bins, rango ±0.05)
• Muestra la distribución de velocidad de suspensión
• Útil para diagnosticar: suspensión demasiado dura/blanda, bottoming out

🌡️ Tyre Temperatures (°C)

• Grid 2×2: FL, FR, RL, RR
• Línea de temperatura sobre el tiempo/distancia
• Muestra evolución térmica durante la vuelta

🔄 Tyre Slip Ratio

• Grid 2×2: FL, FR, RL, RR
• Slip = (wheelRPS × radius) - chassis_speed
• X-linked con la gráfica de velocidad central
• Muestra deslizamiento de cada rueda (positivo = spinning, negativo = locking)

---

Flujo de Datos

ProfessionalWorkspace abierto
    │
    ▼ Usuario selecciona sesión y vueltas
    │
    ▼ Click "Load Selected Laps"
    │
    ▼ DataLoaderThread (QThread)
    │     │
    │     └── get_lap_data_vectorized(session_id, lap_numbers)
    │             │
    │             └── SQLite → numpy arrays por vuelta
    │
    ▼ data_ready signal → on_data_loaded()
    │
    ├── Detectar pista (heurísticas vs tracks.json)
    ├── Refrescar combos de canales
    └── update_plots()
            │
            ├── Calcular distancia con dt REAL: np.diff(timestamps)
            ├── Speed overlay (por vuelta, por color)
            ├── Inputs overlay (throttle sólido, brake discontinuo)
            ├── Math channel evaluation (DynamicMathEngine)
            ├── Track map (colormap de velocidad)
            ├── G-Force scatter
            ├── Suspension histograms
            ├── Tyre temperatures
            └── Tyre slip ratios

Cálculo de Distancia con dt Real

A diferencia del análisis básico, el workspace profesional NUNCA asume 60Hz fijo:

dt = np.diff(lap_time)          # Intervalos reales entre paquetes
dt = np.clip(dt, 0, 0.5)       # Clip para evitar gaps de red > 500ms
dt = np.insert(dt, 0, 0.016)   # Primer punto
distance = np.cumsum(speed_ms * dt)  # Integración trapezoidal

---

Exportación MoTeC

Propiedad	Valor
Formato	.ld (datos binarios) + .ldx (metadatos XML)
Empaquetado	ZIP con ambos archivos
Tasa de muestreo	60 Hz fija
Hilo	MotecExportThread (QThread)
Canales exportados	Speed, RPM, Throttle, Brake, Gear, Boost, Steer, G-Lat, G-Long, 4× Tyre Temps, 4× Susp Velocity

Compatibilidad

Los archivos generados son compatibles con MoTeC i2 Pro y pueden abrirse directamente para análisis avanzado con las herramientas profesionales de MoTeC.

---

Persistencia del Layout

Los paneles dock pueden:

• Flotarse (arrastrar fuera de la ventana)
• Tabularse (apilar en tabs)
• Reposicionarse (arrastrar a cualquier borde)
• Guardarse (QSettings → "RGDev/GT7TelemetryPro_Workspace")
• Restaurarse (botón "Restore Panels")
