Historial y Analisis

📂 Historial y Análisis

Archivo: ui/widgets/advanced_analysis_dialog.py · Clase: AdvancedAnalysisDialog · 777 líneas

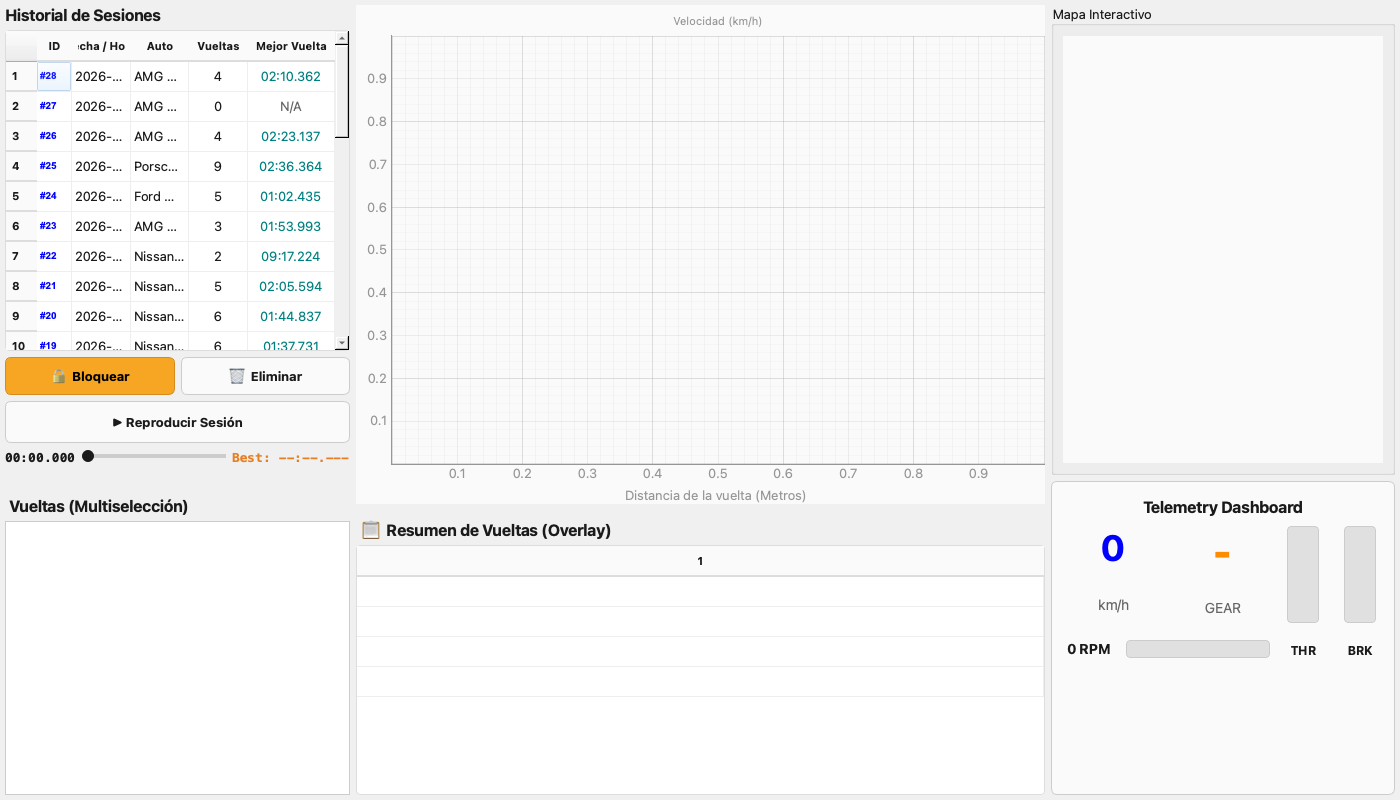

La vista de Historial y Análisis es un diálogo a pantalla completa que permite navegar sesiones grabadas, reproducirlas, comparar múltiples vueltas en overlay y analizar el rendimiento post-carrera.

---

Layout de 3 Columnas (25:50:25)

┌───────────────┬─────────────────────────────────┬───────────────┐
│  IZQUIERDA    │          CENTRO                 │   DERECHA     │
│  (25%)        │          (50%)                  │   (25%)       │
│               │                                 │               │
│  Sesiones     │   Gráfica de Velocidad          │  Mapa         │
│  (tabla)      │   (overlay multi-vuelta)        │  Interactivo  │
│               │                                 │               │
│  ▶ Playback   │   ───────── crosshair ─────     │  (con         │
│  ⏸ Pausa      │                                 │   crosshair)  │
│  ━━━━ slider  │   Resumen de Vueltas            │               │
│               │   (tabla comparativa)           │  Dashboard    │
│  Vueltas      │                                 │  Compacto     │
│  ☑ Lap 1      │                                 │  (velocidad,  │
│  ☑ Lap 2 ★    │                                 │   marcha,     │
│  ☐ Lap 3      │                                 │   pedales,    │
│               │                                 │   RPM)        │
└───────────────┴─────────────────────────────────┴───────────────┘

---

Panel Izquierdo — Sesiones y Vueltas

Tabla de Sesiones (stretch=6)

Columna	Contenido
ID	Número de sesión
Fecha	Timestamp de inicio
Auto	Nombre del auto
Vueltas	Total de vueltas completadas
Mejor Vuelta	Mejor tiempo de la sesión

Acciones por sesión:

Botón	Función	Restricciones
🔒 Bloquear	Activa is_locked = 1 en la BD	Protege contra borrado accidental
🔓 Desbloquear	Desactiva is_locked = 0	—
🗑️ Eliminar	Borra sesión + telemetría + VACUUM	Deshabilitado si la sesión está bloqueada

Controles de Playback

Control	Función
▶ / ⏸	Reproducir / Pausar la sesión seleccionada
Slider horizontal	Navegar temporalmente por la sesión
Label de tiempo	Muestra el timestamp actual de reproducción
Label mejor vuelta	Muestra el mejor tiempo de la sesión

Atajos de teclado:

Tecla	Acción
Espacio	Play / Pausa
← Flecha izq.	Retroceder 1 segundo
→ Flecha der.	Avanzar 1 segundo

Lista de Vueltas (stretch=4)

• Título: "Vueltas (Multiselección)"
• Cada vuelta es un item checkable en QListWidget
• La mejor vuelta se marca con ★ y se pre-selecciona
• Seleccionar/deseleccionar vueltas actualiza la gráfica de overlay

---

Panel Centro — Gráfica y Resumen

Gráfica de Velocidad (overlay multi-vuelta)

• Eje X: Distancia recorrida (metros) — calculada por integración speed × dt
• Eje Y: Velocidad (km/h)
• Overlay: Cada vuelta seleccionada se dibuja con un color diferente + leyenda
• Crosshair vertical: Línea que sigue el cursor del mouse y se sincroniza con el mapa

Interacción del Mouse

Al mover el cursor sobre la gráfica de velocidad:

1. La línea vertical del crosshair sigue la posición X
2. Se calcula el punto más cercano en la distancia
3. El crosshair del mapa se mueve a la posición XZ correspondiente en la pista

La sincronización se implementa con SignalProxy de pyqtgraph para limitar a 60 actualizaciones/segundo.

Tabla Resumen de Vueltas

Tabla dinámica que muestra métricas por cada vuelta seleccionada:

Métrica	Descripción
Velocidad Máxima	km/h máximo alcanzado en la vuelta
Vel. Mínima en Curva	km/h mínimo (punto más lento de la vuelta)
% Full Throttle	Porcentaje del tiempo con acelerador al 100%
% Braking	Porcentaje del tiempo aplicando freno

Cada fila se colorea con el mismo color de la curva en el overlay.

---

Panel Derecho — Mapa y Dashboard

Mapa Interactivo (stretch=6)

• Misma clase MapWidget que el dashboard en vivo
• Muestra el trazado de la vuelta seleccionada con heatmap (freno/acelerador)
• Crosshair rojo sincronizado con el cursor del centro

Dashboard Compacto (stretch=4)

Widget LiveTelemetryWidget que muestra durante el playback:

┌──────────────────────────────────┐
│  287        3        THR ▐▌ BRK │
│  km/h     GEAR       78%    0%  │
│                                  │
│  ████████████████ 7200 RPM       │
└──────────────────────────────────┘

Elemento	Tamaño	Color
Velocidad	36px bold	Azul
Marcha	42px bold	Naranja
Pedales THR	Barra vertical	Verde gradiente
Pedales BRK	Barra vertical	Rojo gradiente
RPM	Barra horizontal	Gradiente azul→naranja→rojo

---

Detección Automática de Pista

Al cargar una sesión, el sistema identifica automáticamente el circuito usando heurísticas:

1. Calcula la mediana de distancia de las vueltas completas (excluyendo out-lap/in-lap)
2. Compara contra tracks.json (122+ pistas) usando:
   • Distancia del trazado (tolerancia del 15%)
   • Diferencia de elevación
   • Número de curvas
3. Muestra el resultado en la UI si hay match

---

Procesamiento de Datos

Carga de Sesión

SQLite (raw_packet BLOB)
    │
    ▼ parse_telemetry_packet()
    │
    ▼ GT7TelemetryPacket (por cada fila)
    │
    ▼ Agrupar por lap_count
    │
    ▼ Por cada vuelta:
        ├── Distancia = Σ(speed × dt)
        ├── Arrays numpy: speed, throttle, brake, rpm, steer, pos_x, pos_z
        └── Filtrar out-lap/in-lap (vueltas con < 50% de la mediana de distancia)

Filtrado de Vueltas

• Out-lap: Primera vuelta (generalmente incompleta, desde pit lane)
• In-lap: Última vuelta si el piloto entró a pits
• Criterio: Vueltas con distancia < 50% de la mediana se excluyen automáticamente
