Dungeon UI — Agent MCP 워크플로 검증 사례

English

이 문서는 단순한 UI 스크린샷 모음이 아니라, Claude Code가 Agent MCP의 Tool과 Skill을 이용해 UMG UI를 만들고 리뷰를 반영하며 구조를 개선한 과정을 기록합니다.

몬스터 수집형 서바이벌 게임 느낌의 던전 진행 HUD와 던전 결과 팝업을 Agent MCP 테스트베드에서 제작했으며, 작업 중 UMG Designer는 열지 않았습니다.

무엇을 검증했는가

Flat Widget Tree
      ↓ review
Reusable Widget Blueprint Components
+ C++ BindWidget Contracts
+ DynamicEntryBox
      ↓ review
Theme Data Asset
+ DataTable
+ Art Request Pipeline
+ Capture-based Review

이 사례에서 확인한 것은 다음과 같습니다.

  • MCP Tool만으로 Widget Blueprint를 생성·편집하고 컴파일할 수 있는가
  • C++ BindWidget 계약을 유지하면서 UI를 재구성할 수 있는가
  • 반복 요소를 재사용 가능한 Widget Blueprint 컴포넌트로 분리할 수 있는가
  • 고정 복사본 대신 데이터 기반 목록과 Theme Data Asset으로 확장할 수 있는가
  • PIE와 viewport capture를 이용해 에이전트가 자신의 결과를 검토하고 다시 수정할 수 있는가
  • Tool의 기능과 제작 규칙을 분리하여, 재사용 가능한 작업 규칙을 Skill로 제공할 수 있는가

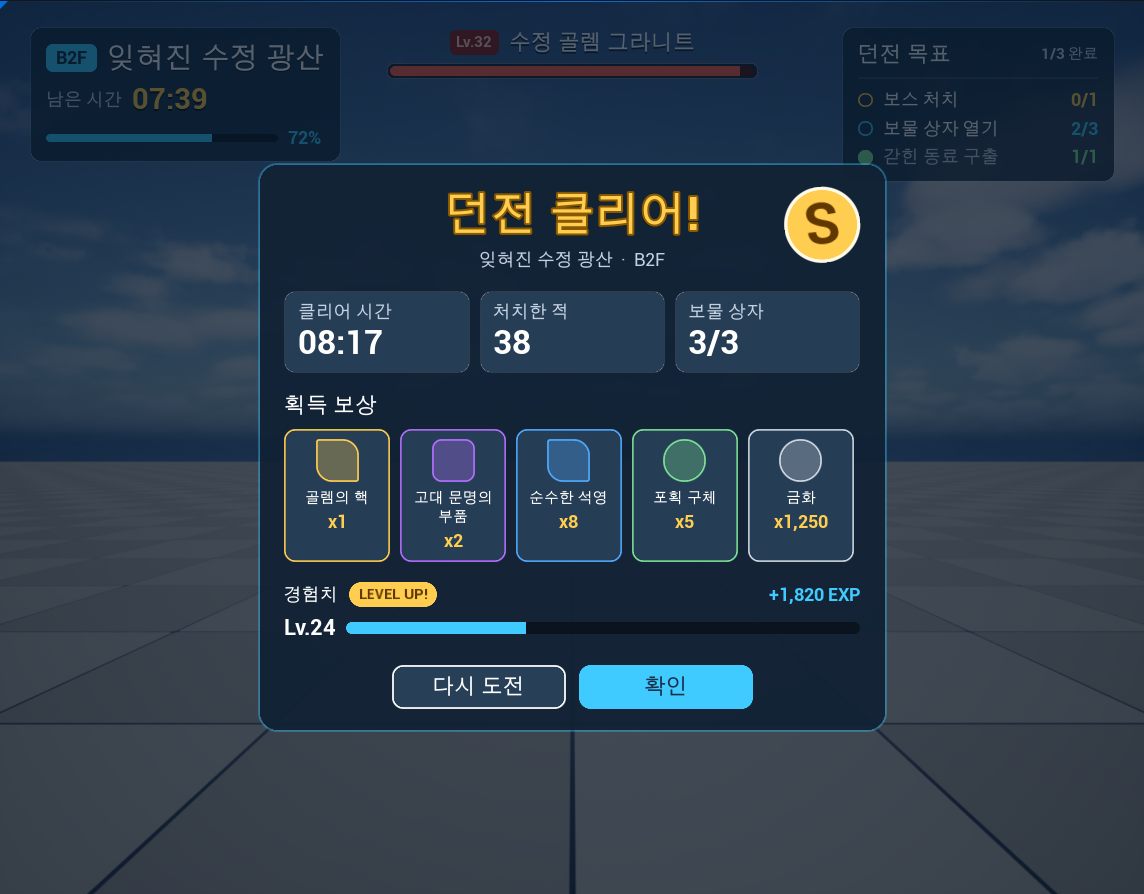

HUD 위에 뜬 결과 팝업

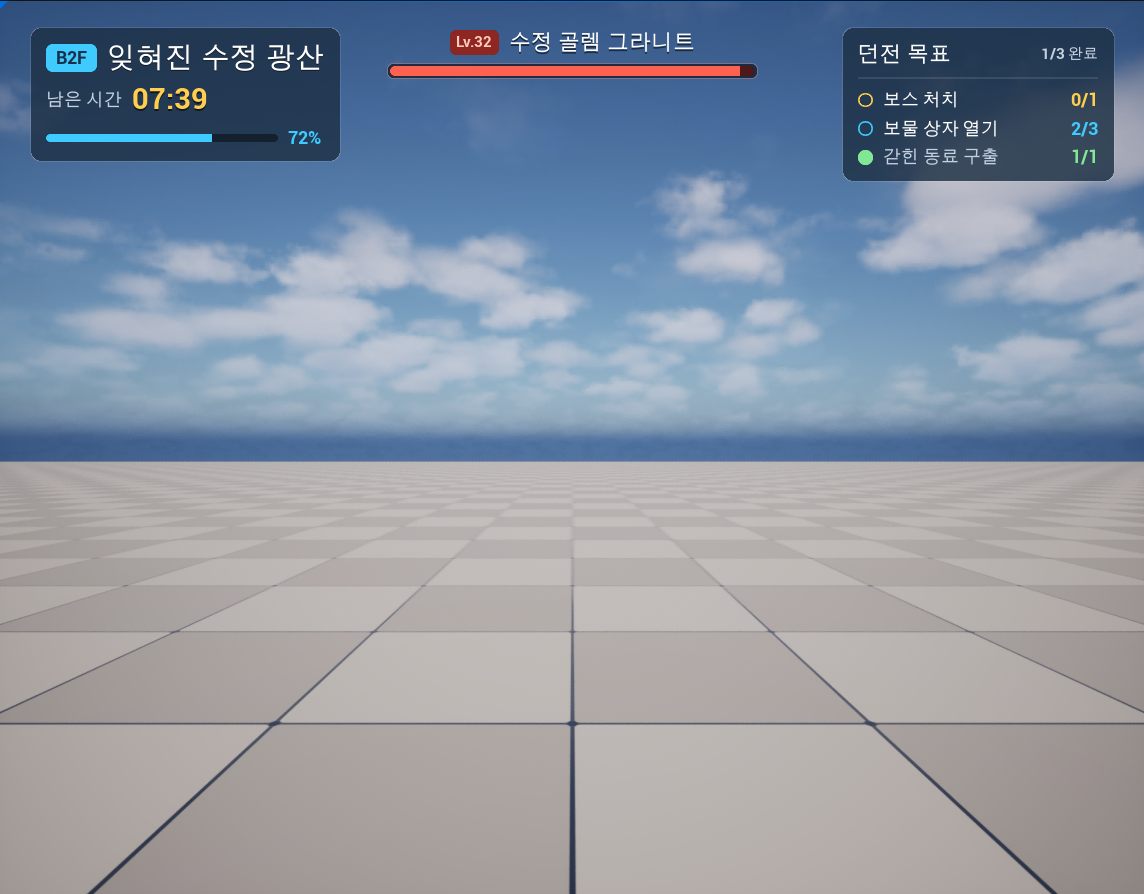

던전 진행 HUD

최종 구조

/Game/Samples/DungeonUi 아래 에셋 C++ 클래스 역할
Components/WBP_RewardSlot AgentMcpSampleRewardSlot 아이콘, 이름, 개수가 있는 재사용 보상 슬롯. 입력 Reward는 아이템 테이블의 행과 개수이고, 등급 색과 프레임은 테마에서 가져옴
Components/WBP_StatTile AgentMcpSampleStatTile 큰 값 위에 라벨을 표시하는 재사용 통계 타일
Components/WBP_ObjectiveRow AgentMcpSampleObjectiveRow 체크 표시, 라벨, 완료/전체를 표시하는 목표 행
WBP_DungeonHud AgentMcpSampleDungeonHud 타이머와 진행도, 목표 행 인스턴스, 보스 체력 바를 조합한 HUD
WBP_DungeonResult AgentMcpSampleDungeonResult 통계 타일과 DynamicEntryBox 기반 보상 목록을 가진 결과 카드
WBP_DungeonDemo UserWidget HUD와 결과 화면을 함께 보여 주는 데모 화면
WBP_UiKitGallery AgentMcpSampleUiKitGallery 테마의 모든 색·박스·텍스트·바·버튼 스타일과 상태별 부품을 보여 주는 키트 갤러리
Data/DA_DungeonUiTheme AgentMcpSampleUiTheme 색·반경 토큰, 토큰으로 만든 박스·텍스트·바·버튼 스타일, 등급마다 색과 선택적인 프레임 브러시를 담은 Theme Data Asset. Config/DefaultGame.ini가 이 에셋을 지정
Data/DT_DungeonItems AgentMcpSampleItemRow 이름, 등급, 아이콘 텍스처와 fallback 표현을 가진 아이템 테이블

C++ 클래스는 Source/AgentMcpTestbed에 있습니다. 위젯 블루프린트는 AgentMcpSampleStyledWidgets.h의 스타일 위젯으로 그립니다. 스타일 위젯은 스타일 이름만 저장하고 모양은 테마에서 가져옵니다. 자세한 내용은 UI 스타일 시스템에 있습니다. 텍스트는 한국어입니다. Roboto에는 한글 글리프가 없어서 엔진의 대체 폰트로 표시됩니다.

실행

테스트베드와 smoke 테스트대로 테스트베드를 연 뒤 다음 도구를 호출합니다.

pie_start
sample_show_widget {"widgetClass": "/Game/Samples/DungeonUi/WBP_DungeonDemo.WBP_DungeonDemo_C"}
viewport_capture
pie_stop

viewport_capture 전에 등장 연출이 끝나도록 5초쯤 기다립니다. 연출은 2.75초지만 새 플레이 세션에서는 늦게 시작할 수 있습니다. 키트 갤러리는 /Game/Samples/DungeonUi/WBP_UiKitGallery.WBP_UiKitGallery_C로 같은 방법으로 띄웁니다.

1. 첫 버전 — 동작하지만 유지보수하기 어려운 UI

초기 요청은 상용 게임처럼 보이는 HUD와 결과 팝업이었습니다. Claude Code는 데이터와 연출을 맡는 C++ 부모 클래스를 작성하고, 각 화면을 umg_add_widgets 한 번으로 생성했습니다.

  • HUD: 48 widgets
  • 결과 팝업: 78 widgets

브러시, 폰트, 슬롯 배치까지 한 번에 넣었기 때문에 화면은 빠르게 만들어졌지만 구조는 평평했습니다.

실행 결과에서 찾은 Tool 문제

첫 viewport_capture에서 진행 바가 파랗게 물들어 있었습니다. ProgressBar는 fill brush에 FillColorAndOpacity를 곱하고 기본값이 파란색이기 때문에, umg_set_widget_properties로 흰색을 지정해 해결했습니다.

더 중요한 문제는 Tool output이었습니다. 두 umg_add_widgets 호출이 약 3만 자와 5만 2천 자를 반환했고, 두 번째는 Claude Code의 Tool output 한도를 넘었습니다. 원인은 요청하지 않은 구조체 필드까지 모두 read-back한 것이었습니다.

이를 수정해 변경 요청에 포함된 필드만 결과로 다시 반환하도록 바꾸고 Live Coding 및 smoke test로 검증했습니다.

즉 이 샘플은 UI만 만든 것이 아니라 실제 에이전트 사용 과정에서 Tool 자체의 출력 설계도 개선했습니다.

2. 첫 리뷰 — 화면은 완성됐지만 구조가 재사용되지 않음

첫 버전에 대한 리뷰에서 다음 문제가 드러났습니다.

  • 보상 슬롯 5개가 복사본
  • 통계 타일 3개가 복사본
  • 목표 행 3개가 복사본
  • 브러시 38개가 화면 안에 인라인으로 정의됨
  • 보상 목록이 데이터 수에 따라 늘어날 수 없음

문제는 umg_add_widgets의 기능이 부족해서가 아니었습니다. 에이전트에게 “어떤 UI 구조를 만들어야 하는가”에 대한 작업 규칙이 없었던 것이 핵심이었습니다.

3. Tool과 Skill의 책임 분리

반복 요소를 컴포넌트로 만들고 데이터를 분리하는 방식은 Tool의 기능이 아니라 프로젝트의 제작 관례입니다. 그래서 해당 규칙을 Tool description에 계속 추가하지 않고 umg-authoring Skill로 분리했습니다.

Tool은 다음만 책임집니다.

  • Widget Blueprint를 조사한다.
  • Widget Tree를 생성·편집한다.
  • BindWidget 계약을 검증한다.
  • 컴파일·PIE·capture를 실행한다.

Skill은 다음을 안내합니다.

  • 반복 요소를 별도 Widget Blueprint 컴포넌트로 만든다.
  • C++ BindWidget 계약을 유지한다.
  • 동적인 항목은 DynamicEntryBox, ListView, TileView 등 데이터 기반 목록으로 만든다.
  • 스타일 값은 Theme Data Asset으로 모은다.
  • 변경 후 PIE capture로 검토한다.

처음에는 .claude/skills의 Claude Code 전용 Skill이었지만, 이후 플러그인이 skills_get으로 Skill을 직접 제공하도록 구현해 Codex와 다른 MCP client도 같은 지침을 읽을 수 있게 했습니다.

4. 두 번째 버전 — 컴포넌트와 데이터

umg-authoring Skill을 따라 UI를 다시 구성했습니다.

  1. 계획

    • 컴포넌트: Reward Slot, Stat Tile, Objective Row
    • 데이터: Reward, Label/Value, Done/Total
    • 동적 목록: Rewards

  2. C++ 부모 클래스

    • BindWidget 계약
    • NativePreConstruct에서 적용되는 인스턴스 입력
    • runtime setter
    • 화면은 컴포넌트 내부 위젯을 직접 만지지 않고 컴포넌트에 데이터만 전달

  3. 컴포넌트 Widget Blueprint

    • umg_create_widget_blueprint
    • umg_add_widgets
    • blueprint_compile

  4. 기존 화면 재구성

    • umg_remove_widgets dry run으로 삭제 대상과 영향 확인
    • HUD의 복사된 하위 트리 19개, 결과 팝업의 48개를 제거
    • Reward Slot, Stat Tile, Objective Row 인스턴스로 교체
    • 보상은 DynamicEntryBox + EntryWidgetClass로 변경

  5. 검토

    • 컴포넌트부터 순서대로 blueprint_compile
    • pie_start
    • sample_show_widget
    • viewport_capture
    • pie_stop
    • 최종적으로 asset_save

이 과정에서 smoke test에도 다음 경로를 추가했습니다.

  • Widget Blueprint 인스턴스에 instance property 설정
  • DynamicEntryBox entry class 설정
  • Widget Blueprint가 자기 자신을 포함하려는 요청 거부

5. 세 번째 버전 — 표현을 코드에서 데이터로 이동

다음 리뷰는 코드 수정 없이 스타일과 표현을 바꿀 수 있어야 한다는 요구였습니다.

이를 위해 세 가지 Tool을 추가했습니다.

  • asset_create
  • asset_import_textures
  • 프로젝트 asset까지 수정할 수 있도록 확장한 object_set_properties

그리고 구조를 다음처럼 변경했습니다.

  1. 색 상수를 Theme Data Asset 클래스로 이동
  2. 아이템 정보를 DataTable로 이동
  3. Reward는 아이템 테이블의 행 + count만 보유
  4. 아이콘이 없을 때는 fallback shape 사용
  5. 결과 팝업 motion 값도 데이터로 노출

asset_create로 DA_DungeonUiTheme과 DT_DungeonItems를 만들고 datatable_add_rows로 아이템을 추가했습니다.

object_set_properties로 테마의 Accent와 Legendary color를 변경한 뒤 다시 capture했을 때 C++ build 없이 플레이 화면의 색이 즉시 바뀌는 것을 확인했습니다.

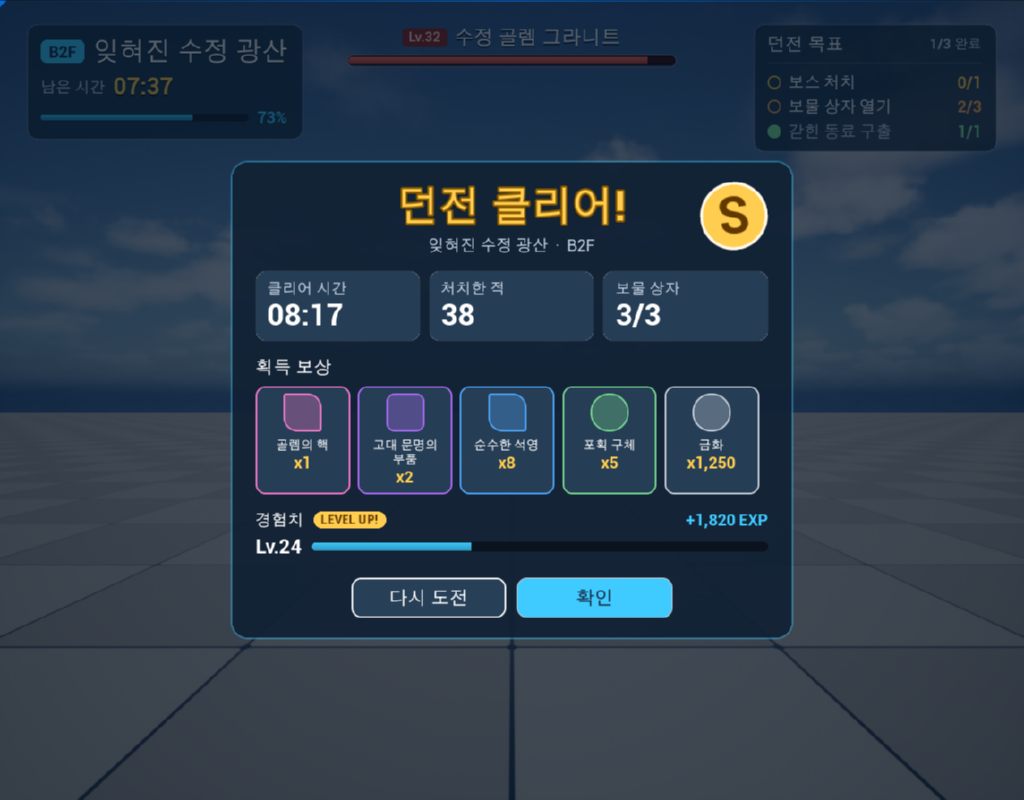

강조색과 전설 등급 색을 바꾼 테마

6. UI Art 파이프라인으로 확장

Theme과 DataTable로 옮길 수 없는 이미지 자산은 Art/Requests/dungeon_ui.json에 별도 요청으로 정의했습니다.

현재 요청에는 다음이 포함됩니다.

  • 아이템 아이콘 5개
  • 희귀 / 영웅 / 전설 슬롯 프레임
  • 결과 카드 패널

각 항목에는 크기, alpha 여부, 9-slice border, target texture path, 실제 연결 위치가 기록됩니다.

ui-art-requests Skill은 이를 다음 과정으로 연결합니다.

UI Agent
  ↓ request JSON
Image Model / Agent / Artist
  ↓ delivered image
Automated Review
  ↓
Texture Import
  ↓
Data / Theme / Widget connection
  ↓
PIE Capture
  ↓
User Review

이렇게 해서 UMG 제작 범위를 Widget Tree 조작에서 UI 제작 협업 프로세스까지 확장했습니다.

7. 네 번째 버전 — 스타일 시스템

아트 요청의 첫 이미지를 연결해 보니 이미지끼리도, 화면과도 어울리지 않았고, 화면에는 맞춰야 할 하나의 스타일이 없었습니다. 새 ui-style-system 스킬의 style_extract.py는 위젯 블루프린트 6개에서 색 묶음 30개, 글자 크기 14가지, 모서리 반경 9가지, 간격 17가지를 찾았습니다. 사용자는 지금 모양을 유지하면서 정리하는 쪽을 골랐습니다.

  1. 토큰과 스타일. 테마 데이터 에셋에 색·반경 토큰과, 토큰으로 만든 박스·텍스트·바·버튼 스타일 맵을 두고, 화면에 이미 있던 값을 역할마다 하나로 넣었습니다.
  2. 스타일 위젯. Border, TextBlock, ProgressBar, Button의 하위 클래스가 스타일 이름을 저장하고 테마의 스타일을 적용합니다.
  3. 트리 다시 만들기. 스크립트가 umg_remove_widgets와 umg_add_widgets로 위젯 블루프린트 5개의 그리는 위젯을 스타일 위젯으로 바꿨습니다. 이름과 BindWidget 규칙은 그대로 두고, 패딩은 4 단위에 맞췄습니다.
  4. 검토. 전후 캡처에서 배치는 같았고 결과 카드만 조금 커졌습니다. 차이처럼 보인 것 하나는 아직 페이드 인 중이던 등장 연출이었고, 실제 차이였던 다시 도전 버튼의 외곽선은 테마와 style_extract.py에서 고쳤습니다.
  5. 키트 갤러리. WBP_UiKitGallery가 모든 토큰, 스타일, 부품을 한 화면에 보여 줍니다.

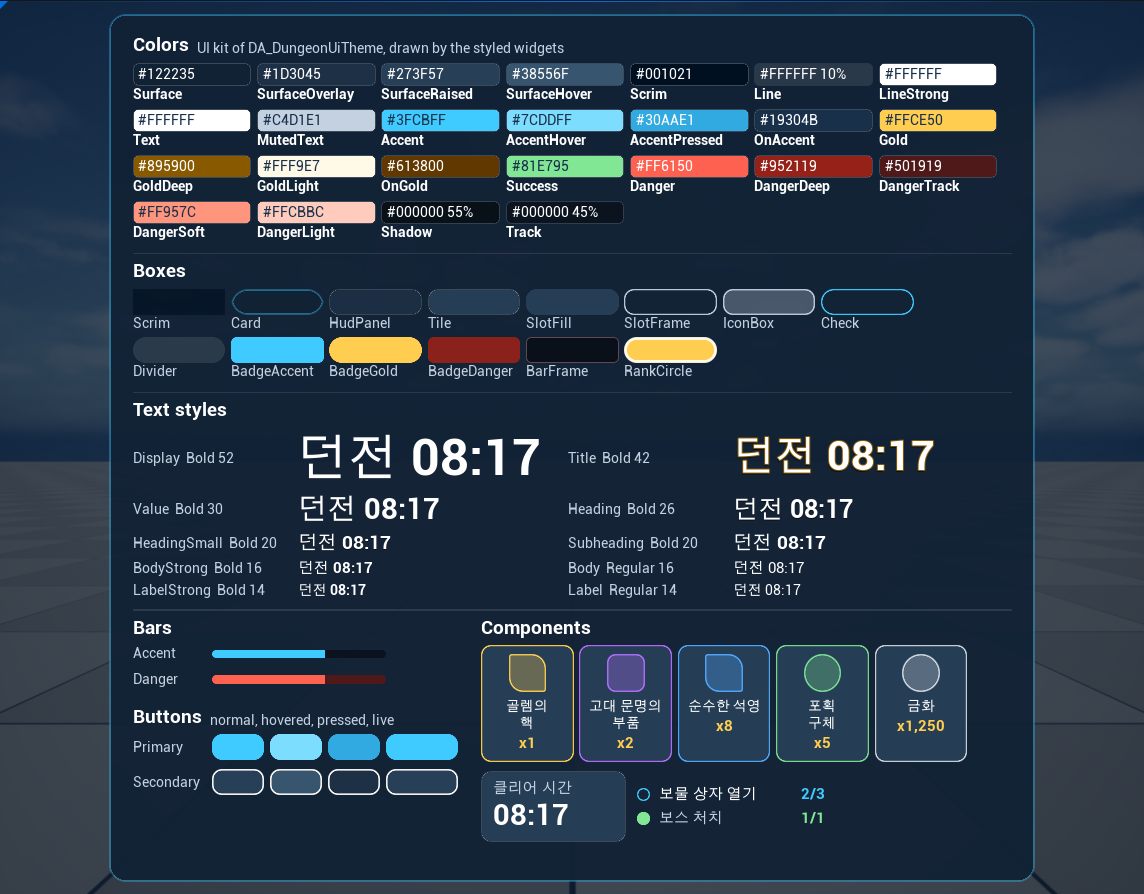

키트 갤러리

그 뒤 추출 결과에는 위젯 블루프린트에 직접 넣은 색, 글자 크기, 반경, 선 굵기가 없고 간격은 모두 4 단위입니다. 구성 요소, 스크립트, 검토 과정은 UI 스타일 시스템에 자세히 있습니다. 사용자는 이어서 스타일을 확정했습니다. Art/Style/ui_style.md에 값과 규칙이, Art/Style/baseline/에 승인된 캡처가 있습니다.

이 사례가 Agent MCP 설계에 준 영향

이 샘플은 완성된 UI를 보여 주기 위한 데모이면서 동시에 Agent MCP 자체의 설계 테스트였습니다.

  • 지나치게 큰 Tool result → 요청 필드만 read-back하도록 개선
  • flat UI → 제작 규칙을 umg-authoring Skill로 분리
  • Claude Code 전용 Skill → MCP 서버가 Skill을 제공하도록 확장
  • 인라인 스타일 → Theme Data Asset과 DataTable Tool 추가
  • placeholder art → ui-art-requests workflow 추가
  • 화면마다 흩어진 스타일 값 → ui-style-system으로 추출하고 테마의 토큰과 스타일로 정리
  • 결과를 대화로 추측 → PIE + viewport capture 기반 검토

즉, 실제 에이전트 작업을 돌려 보고 실패한 지점을 Tool과 Skill 설계로 다시 환류한 사례입니다.

현재 다루지 않는 것

  • UMG Widget Animation 생성·편집은 아직 지원하지 않습니다. 등장 연출은 C++ 부모 클래스의 코드이고 그 값만 데이터입니다. 관련 실험은 WidgetAnimationAuthoring.md에 정리되어 있습니다.
  • 처음 받은 이미지들이 수정 요청 상태라서 아이콘, 프레임, 카드 패널은 여전히 placeholder shape입니다.
  • 위젯을 다른 부모로 옮기거나 다른 클래스로 바꾸는 Tool은 아직 없어서, 구조 변경 시 기존 subtree를 제거하고 동일 이름의 component instance를 다시 추가합니다.
