11. Client State Presentation — 게임 데이터에서 UI까지

Sonheim의 화면은 게임플레이 컴포넌트가 관리하는 상태를 읽어 UI에 필요한 값으로 바꿉니다. 단일 컴포넌트의 HP·아이템 갱신과 여러 데이터를 함께 보여주는 던전 HUD·결과 화면은 갱신 방식이 다르므로 화면별로 필요한 구조를 사용했습니다.

실제 화면

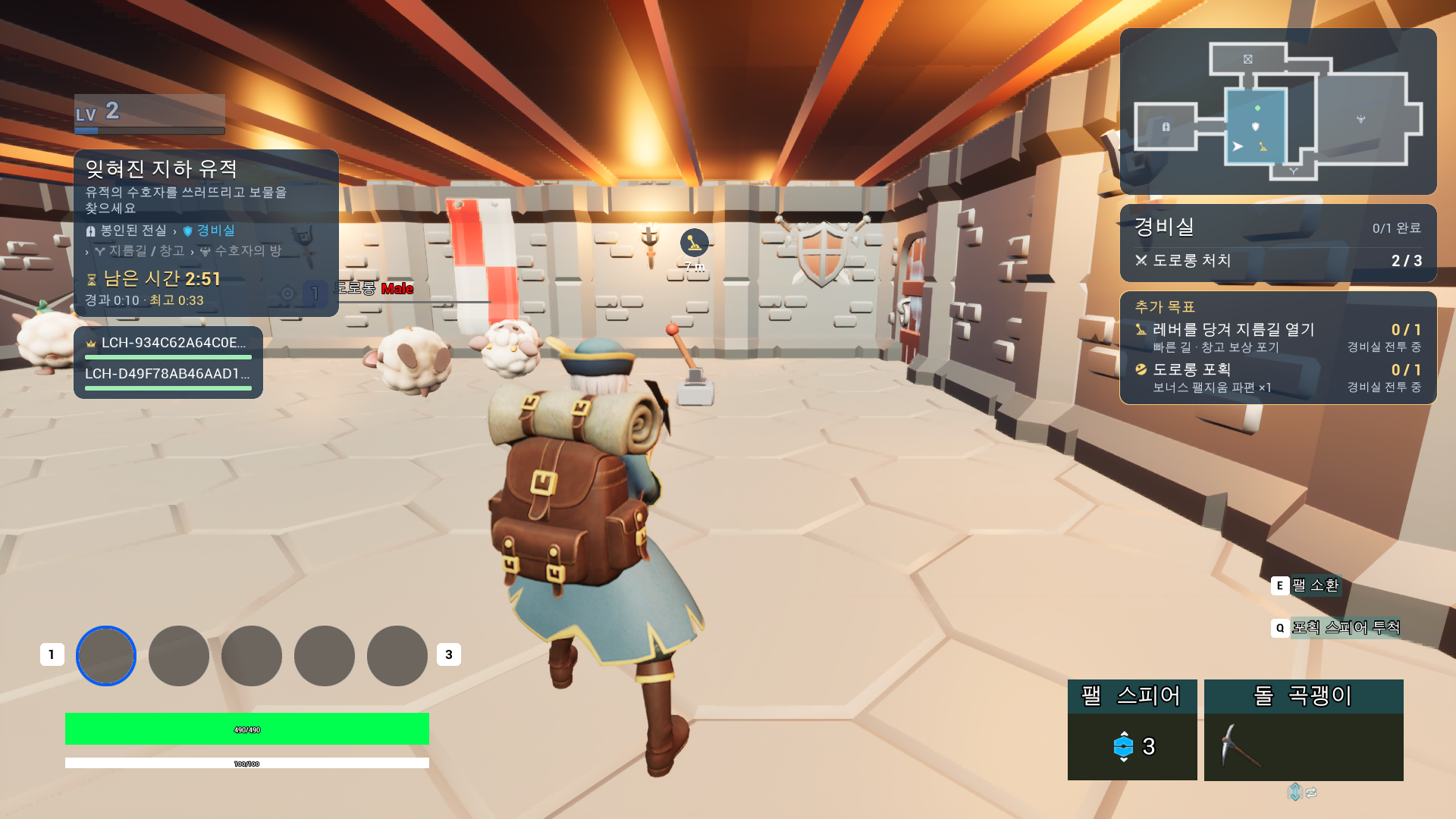

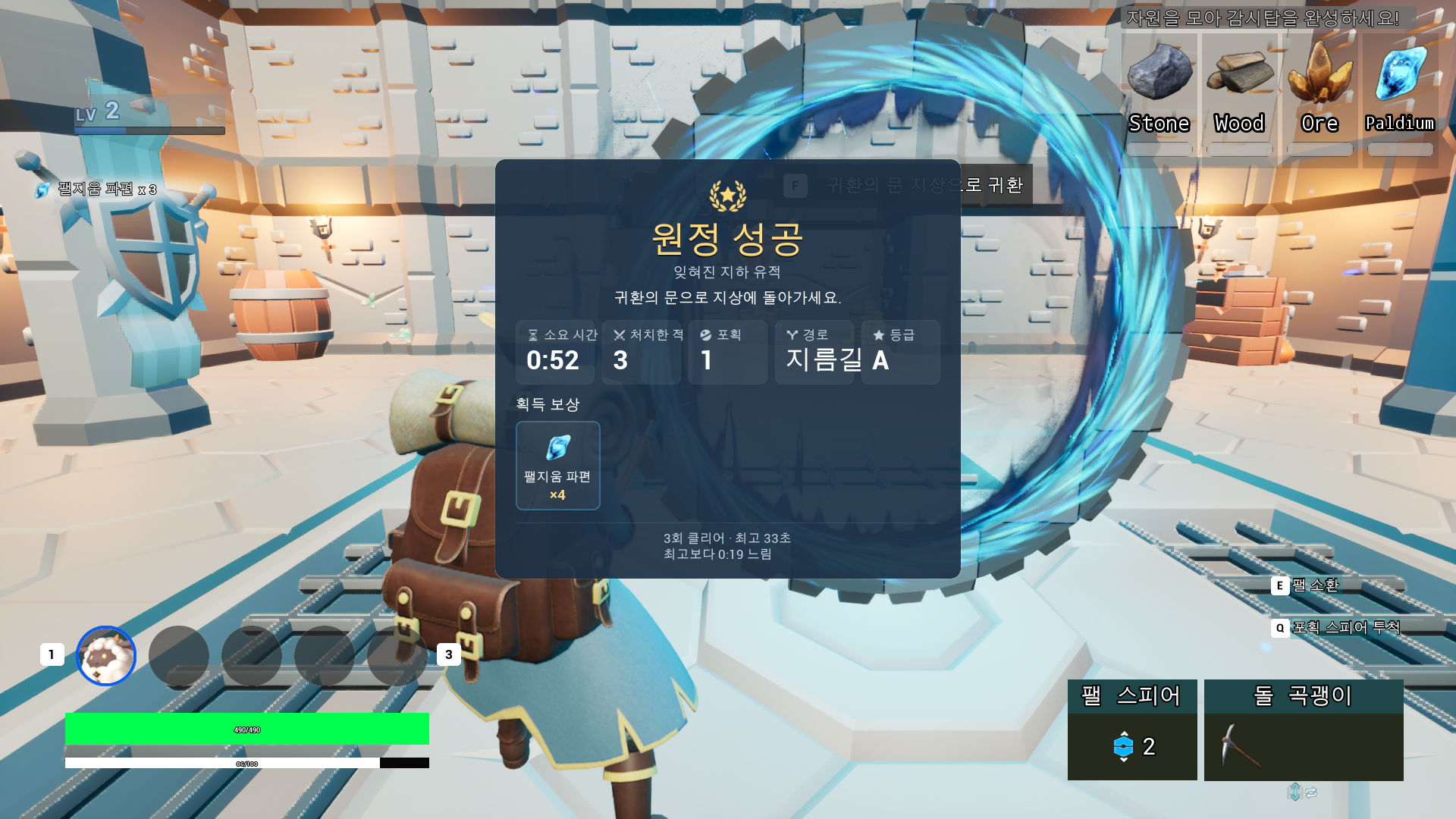

던전 HUD	던전 결과

데이터·화면	구현 방식
기본 HUD·인벤토리	상태를 가진 컴포넌트의 Delegate로 화면 갱신
도감·퀘스트	DataTable 정의 + 플레이어 기록 → MonsterDexView / QuestView
던전 HUD·결과	GameState의 현재 진행 상태 + 화면 설정 + 파티 HP → FDungeonStageViewData
메뉴·알림	UGameUIManagerSubsystem의 화면/입력 정책, UNoticeSubsystem의 게임 알림 데이터

Widget은 선택한 목록 항목·필터·스크롤 같은 화면 상태를 소유할 수 있지만, HP·인벤토리·퀘스트·던전 진행의 실제 원본 상태를 갖고 있지는 않습니다.

컴포넌트 상태를 화면에 반영

기본 HUD

UHealthComponent·UStaminaComponent·ULevelComponent 등은 각각 게임플레이 상태를 관리합니다. ASonheimPlayerController와 HUD 위젯은 변경 Delegate를 연결하고 초기 표시 값도 적용합니다. HP가 바뀔 때마다 모든 위젯이 Tick에서 값을 반복 조회하지 않도록 했습니다.

인벤토리·보관함·제작

UInventoryComponent가 관리하는 슬롯 데이터에는 ItemID·수량·슬롯 순서가 있습니다. UInventoryWidget은 이를 USonheimGameInstance::GetDataItem의 아이템 정의와 조합해 USlotWidget에 표시합니다.

InventoryComponent (ItemID · Count · Slot)
                +        FItemData (아이콘 · 이름)
                ↓
           InventoryWidget
                ↓
       SlotWidget · 장비 슬롯

보관함은 플레이어와 보관함 슬롯을 한 화면에서 보여주면서 기존 Slot 드래그 처리를 재사용합니다. 제작 UI는 레시피 정의와 보유 재료·제작대의 작업 진행도를 결합하고, 레시피를 바꿀 때 재료 Row를 재사용합니다. 각각의 실제 아이템 이동·제작 요청은 게임플레이 컴포넌트로 보냅니다.

버리기·폐기 확인은 UConfirmWidget이 수량과 확인 입력을 받고, UInventoryWidget이 Confirm 콜백을 받아 인벤토리 요청을 수행합니다. 확인 팝업은 아이템 상태를 직접 수정하지 않습니다.

07. Inventory & Crafting

도감·퀘스트의 ViewData

도감과 퀘스트는 정의된 콘텐츠 전체와 플레이어가 진행한 기록을 결합해야 합니다.

flowchart LR
    A["DataTable<br/>몬스터·퀘스트 정의"] --> V["MonsterDexView::Build<br/>QuestView::Build"]
    B["플레이어 Component<br/>발견·단계·진행도"] --> V
    V --> D["페이지·목표·보상<br/>표시 데이터"]
    D --> W["목록 · 상세 · 대화 · HUD"]

Loading

MonsterDexView::Build()는 몬스터 ID로 도감 정의·dt_AreaObject·기록을 조회해 FMonsterDexBookView를 만듭니다. QuestView::Build()는 DT_Quest 정의와 FQuestRecord를 조합해 FQuestView를 구성합니다.

예를 들어 퀘스트를 아직 수락하지 않았다면 기록이 없어도 NPC 대화에서는 Offered로 보여야 합니다. 완료 보고 대기 상태에서는 기존 목표 대신 ‘보고’ 문구를 표시합니다. 이런 판단은 QuestView가 수행하고, 각 Widget은 만들어진 목표·상태·보상을 그립니다.

데이터가 변경되면 OnDexChanged·OnQuestsChanged가 위젯의 Redraw()를 호출합니다. 전체 목록은 다시 구성하더라도 현재 선택한 종·퀘스트 ID가 남아 있으면 선택을 유지합니다. 플레이어의 현재 진행 기록과 UI에서 선택한 항목은 별도 상태로 관리됩니다.

16. MonsterDex · 17. Quest

던전 HUD — 여러 출처의 데이터를 ViewData로 결합

던전 화면은 Stage 진행, 목표, 분기, 보스 행동, 파티 HP, 타이머, 미니맵을 한꺼번에 표시합니다. 이를 각 HUD Widget이 따로 조회하도록 만들지 않고 UDungeonStagePresenter가 FDungeonStageViewData를 구성합니다.

flowchart LR
    S["GameState<br/>DungeonStageRuntimeState"] --> P["DungeonStagePresenter"]
    D["DungeonPresentationDataAsset<br/>문구·아이콘·맵 범위"] --> P
    H["참가자 HealthComponent<br/>현재 HP"] --> P
    P --> V["DungeonStageViewData"]
    V --> R["DungeonUIRouterSubsystem"]
    R --> M["GameUIFramework HUD 레이어"]
    M --> W["HUD · 미니맵 · 결과 Widget"]

Loading

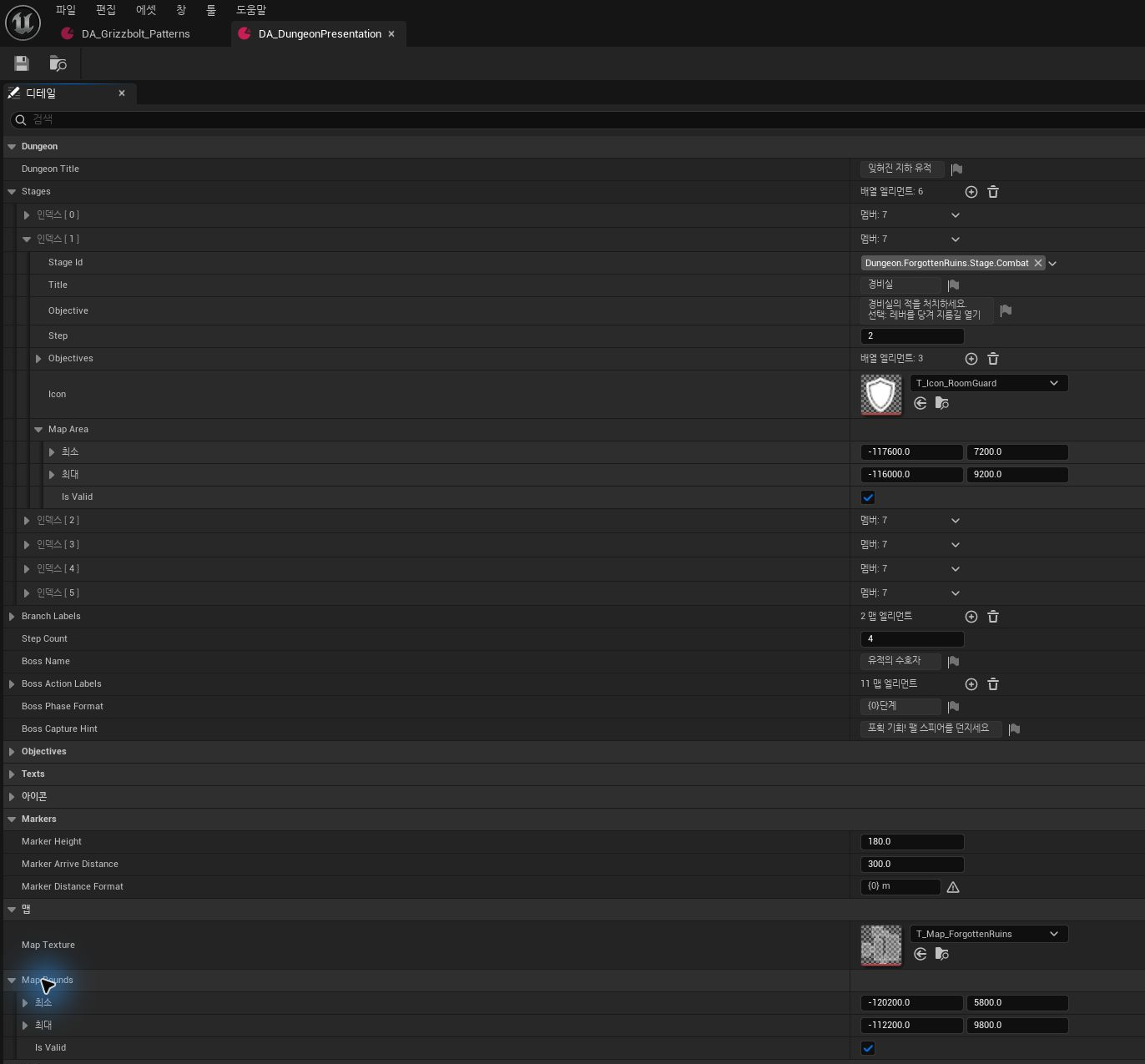

GameState의 스냅샷에는 StageId·RunTags·목표 수치·RunStatus·보스 Phase와 서버 기준 시간이 있습니다. 표시 설정 DataAsset에는 해당 Stage의 제목·문구·아이콘·방 영역이 있습니다. Presenter는 두 값을 결합해 Widget이 바로 사용할 제목·진행도·목표 Row·아이콘을 채웁니다.

// DungeonStagePresenter.cpp — Present() 발췌
View.Status = Latest.RunStatus;
View.Revision = Latest.Revision;
View.CountText = FText::Format(
    Texts.CountFormat, Latest.CurrentCount, Latest.RequiredCount);
View.Progress = Latest.RequiredCount > 0
    ? float(Latest.CurrentCount) / Latest.RequiredCount : 0.f;

if (const FDungeonStagePresentation* Stage =
        FindStage(Texts, Latest.StageId))
{
    View.Title = Stage->Title;
    View.Objective = Stage->Objective;
}

이렇게 하면 Stage ID나 현재 진행 수치를 읽어 표시 문구를 선택하는 처리를 HUD·Result 위젯마다 반복하지 않습니다. 던전의 Stage 전환은 Runtime이, 표현 데이터 조합은 Presenter가, HUD·결과 화면 교체는 Router가 담당합니다.

스테이지 진행·선택 목표·보상 표시

UDungeonStagePresenter::Present()는 화면 설정의 Objectives를 순회하면서 현재 스냅샷에 따라 Open / Done / Missed 상태와 목표 문구를 채웁니다. 메인 목표와 선택 목표는 별도 목록으로 구성합니다.

스테이지를 떠날 때 미완료 선택 목표를 바로 지우지 않고, ResolveOptional()이 완료·놓침을 잠시 보여준 뒤 제거합니다. 진행 경로(Steps)는 현재 Stage와 SelectedBranchId를 함께 사용해 해당 분기 이름·아이콘을 표시합니다.

성공·실패 이후에는 같은 Presenter가 보상 아이템 목록·처치/포획 통계·경과 시간·선택 분기·클리어 등급과 최고 기록 비교를 ViewData로 만듭니다. 보상 아이템은 기존 인벤토리 USlotWidget::AddReadOnly로 읽기 전용 표시할 수 있습니다.

파티 HP는 독립 컴포넌트에서 받기

던전 Snapshot에 참가자의 HP까지 중복 저장하지 않습니다. BindMembers()는 각 참가자 Pawn의 UHealthComponent::OnHealthChanged를 구독합니다.

// DungeonStagePresenter.cpp — HP 변경 시 표시 갱신
void UDungeonStagePresenter::HandleMemberHealth(
    float CurrentHP, float Delta, float MaxHP)
{
    Present();
}

참가자 목록이나 Pawn이 변경되면 기존 Health Delegate를 해제하고 새 컴포넌트에 연결합니다. 진행 목표가 변경되지 않아도 파티 HP만 따로 갱신할 수 있습니다.

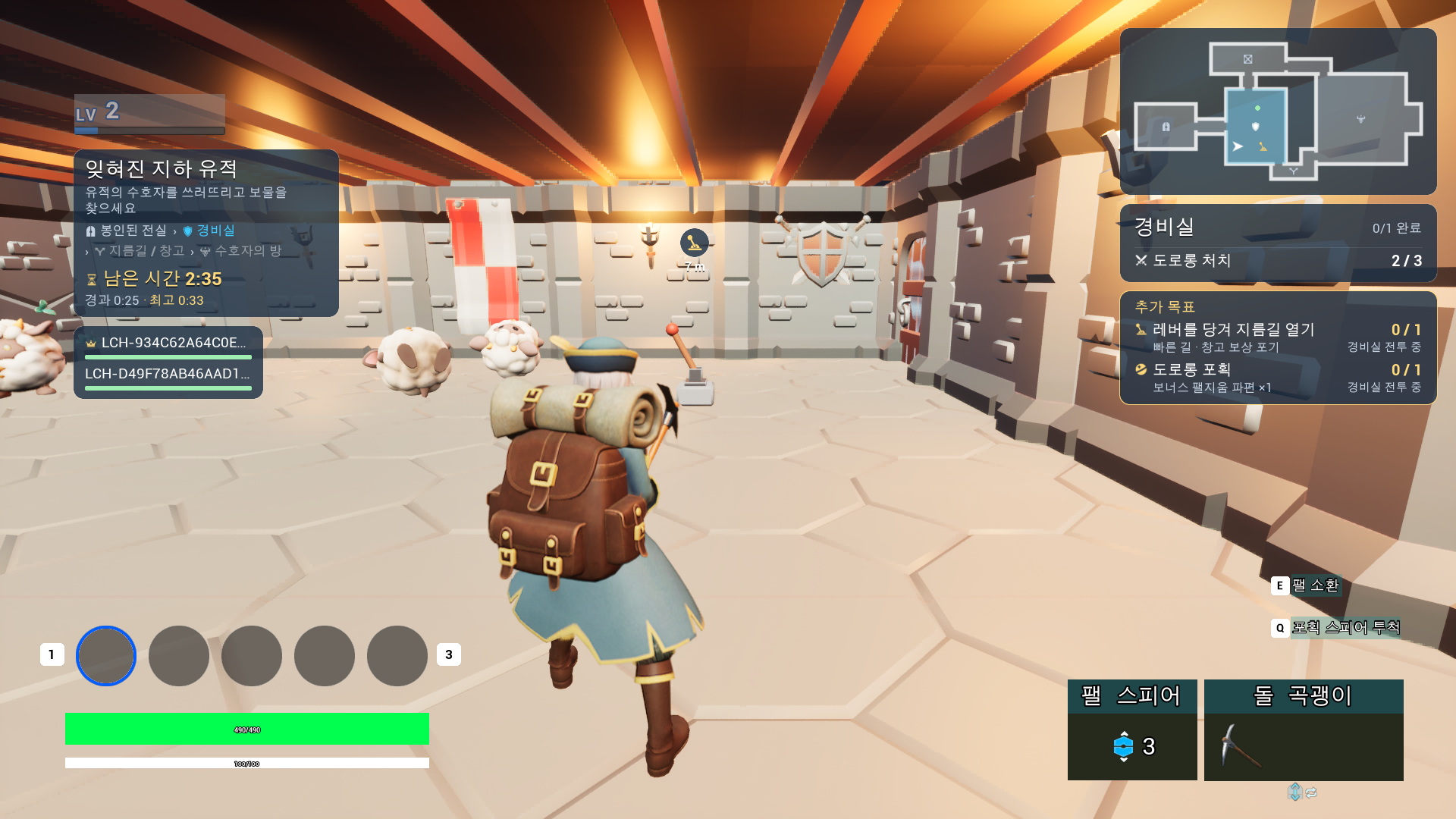

던전 미니맵과 목표 마커

11_minimap_runtime.mp4

UDungeonPresentationDataAsset은 던전 지도 텍스처·월드 범위·Stage별 방 영역을 가집니다. Presenter는 현재 Stage의 bCurrent 방 표시와 미완료 목표의 MarkerTarget을 구성합니다. Zone·레버는 SourceId로 월드 Actor를 조회하고, 찾은 대상은 약한 참조로 캐시합니다.

FDungeonMarkerViewData는 목표의 월드 위치·아이콘뿐 아니라 접근 완료로 처리할 영역(Arrival) 도 담습니다. 미니맵은 이 값을 받아 목표와 플레이어 위치를 표시합니다.

반면 플레이어의 현재 위치와 카메라 방향은 계속 변하므로 미니맵 Widget이 실시간 Pawn·카메라를 읽어 좌표를 갱신합니다. 고정 지도의 표시 설정과 이동하는 플레이어 위치를 구분합니다.

시간과 Snapshot 갱신

던전 진행 시간은 Widget의 생성 시점부터 재지 않습니다. Snapshot의 StageDeadlineServerTime·RunStartedServerTime·BossActionStartServerTime / EndServerTime과 동기화된 서버 시각을 비교해 남은 시간·진행도를 계산합니다.

UDungeonStagePresenter::OnSnapshot()은 같은 실행에서 이전 Revision을 다시 적용하지 않습니다.

// DungeonStagePresenter.cpp
if (Snapshot.RunId == Latest.RunId &&
    Snapshot.Revision <= Latest.Revision) return;

새로운 RunId라면 새 실행으로 처리합니다. Presenter는 최신 Snapshot을 보관하기 때문에 늦게 로드된 에셋이 도착하거나 Widget이 새로 생성될 때도 현재 상태로 화면을 다시 구성할 수 있습니다.

보스 행동 명칭·아이콘은 표시 DataAsset에서 조회하고, 현재 보스 체력·Break·Phase·포획 가능 여부는 Snapshot의 수치와 플래그를 사용합니다. 위젯이 보스 FSM의 실행 규칙을 직접 판단하지 않습니다.

HUD·결과 Widget 수명 관리

11_state_reconstruction.mp4

UDungeonUIRouterSubsystem은 현재 FDungeonStageViewData를 보관합니다. 같은 종류의 HUD가 살아 있으면 새로 만들지 않고 ApplyViewData()만 호출합니다. 성공·실패 상태가 되면 UI.Dungeon.Result로 교체합니다.

UI Registry와 위젯 클래스는 RequestAsyncLoad로 가져옵니다. 던전 종료 등으로 Detach()가 실행되면 Generation을 증가시키며 기존 요청이 뒤늦게 돌아와도 화면을 다시 만들지 않도록 합니다.

// DungeonUIRouterSubsystem.cpp — 비동기 완료 콜백
const int32 Expected = Generation;
RegistryLoad = UAssetManager::GetStreamableManager().RequestAsyncLoad(
    RegistryAsset.ToSoftObjectPath(),
    FStreamableDelegate::CreateWeakLambda(this, [this, Expected]()
    {
        if (Expected != Generation) return;
        Registry = RegistryAsset.Get();
        RefreshWidget();
    }));

던전에서 사용하지 않을 기본 HUD는 HiddenDuringRun 목록으로 숨깁니다. 이때 각 위젯의 원래 ESlateVisibility를 저장해 던전 종료 시 기존 표시 상태로 복원합니다. 던전 HUD·결과는 UDungeonUIRouterSubsystem에서 선택한 뒤 UGameUIManagerSubsystem::AddToLayer()로 HUD 레이어에 붙입니다. 메뉴 화면을 쌓는 스택 레이어와 별개로 표시하므로 메뉴의 입력·커서 정책을 변경하지 않습니다.

18. UMG v2 화면 개편 · 21. Game UI Framework

화면을 다시 열 때의 데이터 연결

일반 메뉴는 UGameUIManagerSubsystem이 관리합니다. 인벤토리·도감·월드맵처럼 닫힌 위젯 UObject를 재사용하는 화면은 NativeOnOpened()에서 게임플레이 Delegate를 연결하고 현재 View를 읽으며, NativeOnClosed()에서 연결과 일시적인 참조를 해제합니다. 화면의 위젯 구성 시점과 데이터 구독 시점을 구분한 것입니다.

예를 들어 인벤토리는 열린 동안만 OnInventoryChanged를 수신합니다. 다시 열면 현재 데이터를 전달하고 USlotWidget이 마지막 표시 내용과 비교해 실제로 달라진 슬롯만 갱신합니다. 자세한 화면 수명과 재사용 정책은 21. Game UI Framework, 조작 프레임 측정은 20. UI Performance에 정리했습니다.

Widget 공통화

인벤토리·보관함·제작·보상의 아이템 표현은 USlotWidget을 공유합니다. 보상에서는 AddReadOnly로 기존 아이콘·수량을 표시하되 드래그는 비활성화합니다. 제작 재료 Row는 부모 위젯의 로컬 풀에서 재사용하며, 전투 중 반복되는 Floating Damage는 별도 Actor 풀을 사용합니다.

이처럼 모든 UI를 전역 풀로 처리하지 않고 재생성 빈도와 Widget 수명에 맞춰 재사용 여부를 결정했습니다. 화면 레이아웃과 BindWidget 연결을 어떻게 수정했는지는 18. UMG v2에서 다룹니다.

관련 코드

• SonheimPlayerController.cpp · InventoryWidget.cpp — 기본 HUD·인벤토리 입력과 표시
• MonsterDexView.cpp · QuestView.cpp — 게임 기록에서 화면용 데이터 생성
• DungeonStagePresenter.cpp · DungeonViewData.h — 던전 표시 데이터
• DungeonUIRouterSubsystem.cpp — HUD·Result 수명·비동기 로드
• SlotWidget.cpp — 공통 아이템 슬롯
• 21. Game UI Framework — 메뉴·HUD 레이어와 화면 열기/닫기 수명
• 12. Multiplayer Synchronization · 16. MonsterDex · 17. Quest · 18. UMG v2
