19_World_Map_System
섬 지도를 HUD 미니맵과 메뉴의 전체 지도에 추가했습니다. 지도에는 플레이어 위치, 퀘스트 목적지, 발견 지역, 탐험 범위, 활성화한 빠른 이동 지점을 표시합니다. 도감에서 몬스터 서식지를 선택하면 해당 위치로 지도를 열 수도 있습니다.

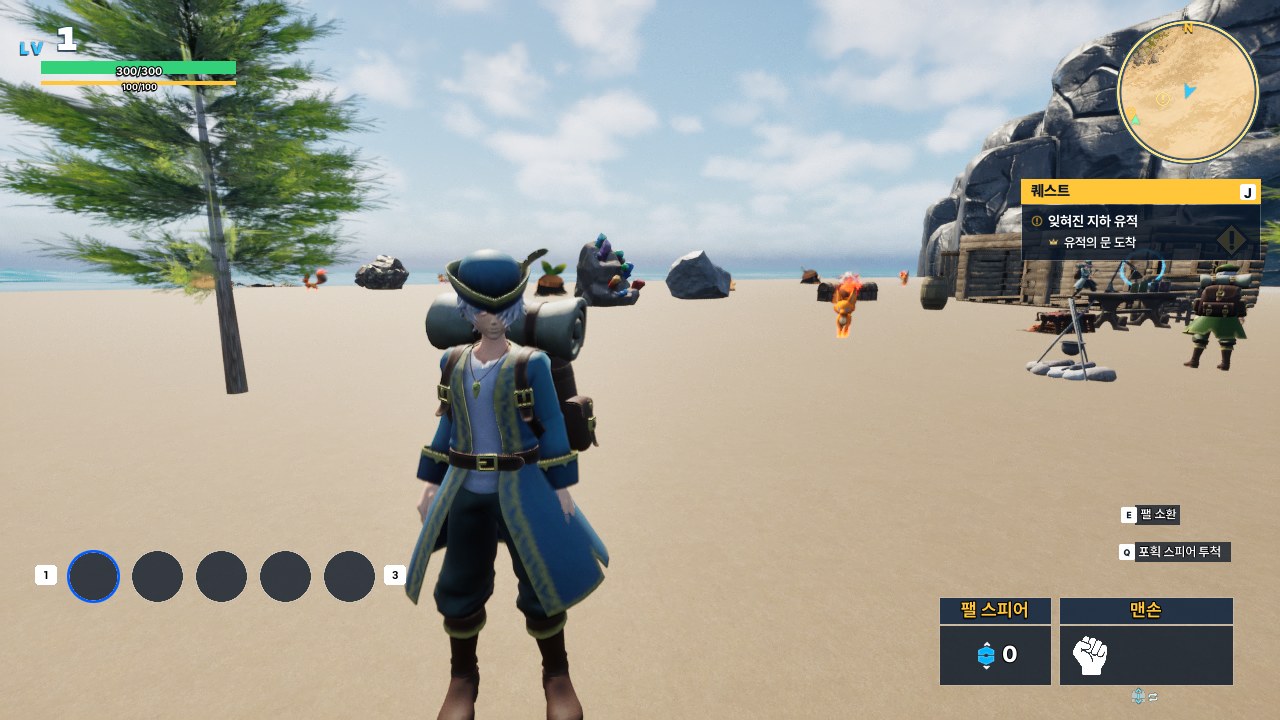

| 전체 지도 | 필드 미니맵 |
|---|---|
 |
 |
| 빠른 이동 지점 | 도감에서 서식지 보기 |
|---|---|
 |
 |
전체 지도에서는 탐험 범위와 마커뿐 아니라 활성화한 표석 두 곳이 오른쪽 목록에 표시되는 모습을 확인할 수 있습니다.
위 번호에 해당하는 UI 처리 코드는 다음과 같습니다.
| 표시 영역 | 화면에 반영하는 데이터·처리 |
|---|---|
| ① 지도와 안개 |
Explored 탐험 기록을 UMapFog 텍스처로 변환하고, M_UI_Map 머티리얼에 적용 |
| ② 마커 | 월드 Actor·퀘스트 목표 위치를 지도 좌표로 바꾸고 FMapIconLayer에서 UImage로 배치 |
| ③ 지역 정보 | 커서 아래 지점을 RegionAt()으로 조회하고 발견 여부에 따라 지역명·설명을 변경 |
| ④ 빠른 이동 |
Discovered를 기준으로 활성 표석 목록을 구성하고 선택한 PointId로 이동 요청 |
| ⑤ 지도 입력 |
WorldMapWidget에서 드래그·휠 확대를 처리하고, 기존 메뉴 탭·입력 안내와 함께 사용 |
지도는 여러 시스템의 값을 함께 보여줍니다. 탐험 여부는 UWorldMapComponent, 퀘스트 목표는 UQuestComponent, 월드의 표시 대상은 UMapMarkerComponent에서 가져옵니다. 위젯은 이 데이터를 지도에 필요한 위치·아이콘·텍스트·표시 여부로 가공합니다.
flowchart LR
A["월드 Actor<br/>RegionZone · MapMarkerComponent"] --> V["SonheimMap<br/>지역·마커·목표 위치"]
B["QuestComponent<br/>추적 상태·목표"] --> V
C["WorldMapComponent<br/>발견 ID · 탐험 비트"] --> W["WorldMapWidget · MinimapWidget"]
V --> W
D["DA_WorldMap<br/>좌표 범위·마커 스타일"] --> W
W --> E["전체 지도<br/>지역·표석 목록·범례·서식지"]
W --> F["미니맵<br/>플레이어·주변 마커·목표 방향"]
UWorldMapWidget은 지도 화면이 열릴 때(NativeOnOpened) OnMapChanged와 OnQuestsChanged에 Redraw()를 연결하고, 닫힐 때(NativeOnClosed) 연결을 해제합니다. 닫혀 있는 지도는 다시 그리지 않고, 다음에 열 때 현재 기록으로 그립니다.
// WorldMapWidget.cpp — NativeOnOpened / Redraw 발췌
if (Places.IsValid()) Places->OnMapChanged.AddUniqueDynamic(this, &UWorldMapWidget::Redraw);
if (Quests.IsValid()) Quests->OnQuestsChanged.AddUniqueDynamic(this, &UWorldMapWidget::Redraw);
Redraw();
// Redraw() — Map 유효성 확인 후
MapView = SonheimMap::BuildView(GetWorld(), Regions, Places.Get(), Quests.Get());
Fog->Show(MapView.Explored, Map->FogCells);위 코드는 변경 경로를 보여주는 발췌입니다. SonheimMap::BuildView()가 발견 ID·탐험 칸·퀘스트 목적지·활성화한 표석 목록을 FWorldMapView로 한 번에 만들고, Redraw()는 이 값으로 탐험 안개와 빠른 이동 목록을 다시 구성합니다. 마커와 지역 이름의 발견 여부도 같은 FWorldMapView를 기준으로 판단합니다. 미니맵은 PlayerState가 HUD보다 늦게 준비될 수 있어 NativeTick에서 컴포넌트 연결을 확인한 후 같은 Delegate를 바인딩합니다.
모든 요소를 이벤트로만 갱신하지는 않습니다. 변경이 발생한 데이터(탐험 기록·퀘스트 목표·목록)는 Delegate로, 계속 변하는 화면 위치(플레이어·마커 위치, 뷰 영역)는 Tick에서 처리합니다. 전체 지도는 PlaceMarkers(), 미니맵은 PlaceMarkers()와 플레이어 중심 갱신을 사용합니다.

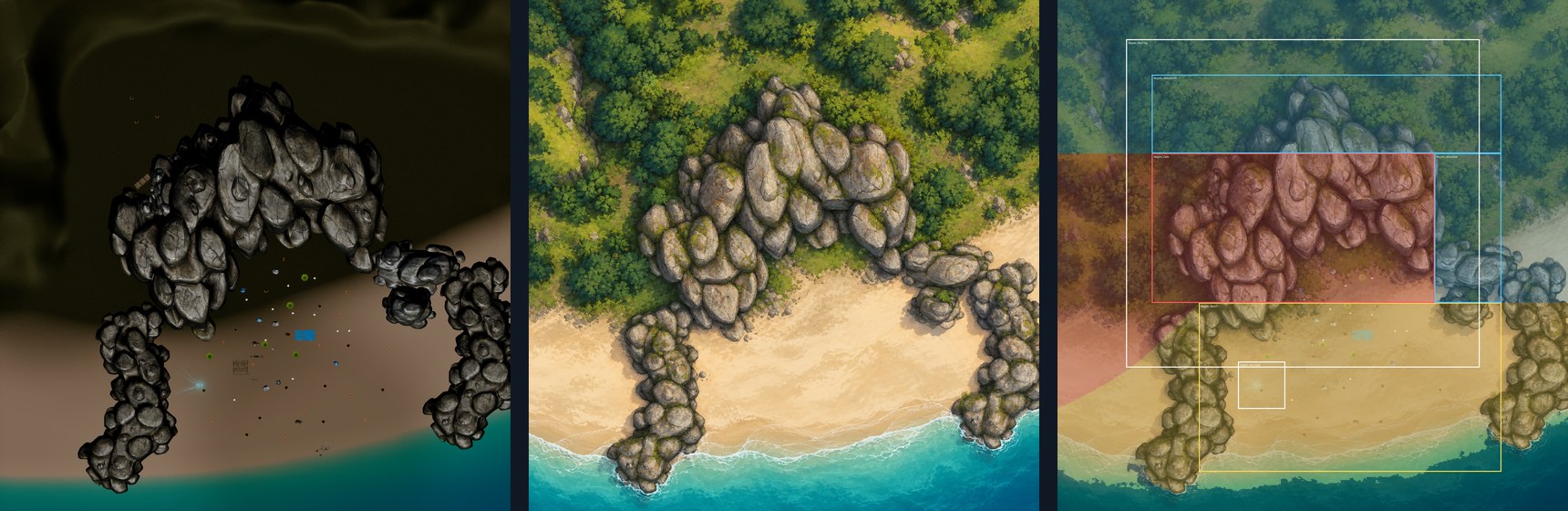

지도 이미지는 실제 레벨을 직교 SceneCapture2D로 촬영한 다음 지형 형태를 유지해 다듬었습니다. 원본과 지도 이미지를 겹쳐 위치를 확인하고, 캡처한 월드 범위를 DA_WorldMap에 설정했습니다.
이 이미지의 위쪽은 월드 +X, 오른쪽은 +Y입니다. 좌표 변환을 위젯마다 구현하지 않고 UWorldMapDefinition::ToUV에서 처리합니다.
// WorldMapDefinition.h
FVector2D ToUV(const FVector& World) const
{
return FVector2D(
(World.Y - WorldMin.Y) / (WorldMax.Y - WorldMin.Y),
(WorldMax.X - World.X) / (WorldMax.X - WorldMin.X));
}미니맵은 플레이어의 UV를 중심으로 70m 범위를 표시합니다. 전체 지도는 UV로 계산한 Center와 세로 표시 범위 Span을 사용하고, 실제 위젯의 가로·세로 비율에 맞춰 가로 범위를 결정합니다. 그래서 넓은 화면에서도 지도 이미지가 늘어나지 않습니다.
// WorldMapWidget.cpp — 표시 범위와 커서 기준 확대
FVector2D UWorldMapWidget::ViewSize() const
{
const FVector2D Size = MapImage->GetCachedGeometry().GetLocalSize();
return FVector2D(Size.Y > 0.0 ? Span * Size.X / Size.Y : Span, Span);
}
void UWorldMapWidget::Zoom(float Factor, const FVector2D& AroundUV)
{
const float Next = FMath::Clamp(Span * Factor, MinSpan, MaxSpan);
Center = AroundUV + (Center - AroundUV) * (Next / Span);
Span = Next;
ApplyView();
}Zoom()에서 확대 후 중심을 보정하므로 마우스 커서가 가리키던 위치를 유지한 채 확대할 수 있습니다. 드래그는 화면 이동량을 ViewSize()의 UV 이동량으로 바꾸고, 게임패드는 왼쪽 스틱·트리거 입력을 같은 Center·Span 값에 반영합니다. 입력 장치별 처리는 달라도 화면 계산은 공유합니다.
전체 지도는 UI.Screen.WorldMap 태그로 등록한 메뉴 탭 화면입니다(21. Game UI Framework). PlayerController에서 M 키와 메뉴 확인 입력을 연결하고, 닫기는 UI 매니저의 뒤로 가기로 처리하며, 게임패드 메뉴 입력은 IMC_Menu를 사용합니다. 따라서 지도만 별도의 입력 모드나 커서 정책을 관리하지 않습니다.
지도에 표시할 Actor는 UMapMarkerComponent를 붙여 UWorldMapSubsystem에 등록합니다. 지도 위젯은 등록된 목록에서 위치·종류·DiscoveryId를 읽고, DA_WorldMap.MarkerStyles에서 아이콘과 크기를 가져옵니다. 새로운 표시 대상이 생겨도 지도 위젯에 해당 Actor 클래스를 추가할 필요가 없습니다.
퀘스트 목적지는 별도로 진행 중인 목표를 월드 위치로 변환합니다. SonheimMap::TrackedQuestPlaces()가 담당합니다.
| 퀘스트 목표 | 지도에서 사용하는 위치 |
|---|---|
Reach |
대상 ARegionZone의 대표 위치 |
Talk / Deliver
|
IQuestTarget을 구현한 NPC·대상 Actor |
ClearDungeon |
던전 마커 위치 |
| 완료 보고 대기 | 보상·완료 보고 대상 위치 |
이 위치들을 지도에서는 핀으로 표시하고, 미니맵에서는 표시 범위를 벗어난 목적지를 원형 테두리에 붙여 방향을 유지합니다.
마커의 화면 표현은 FMapIconLayer가 관리합니다. UImage를 매번 새로 만들지 않고, 기존 이미지를 재사용하면서 Brush·위치·크기·ZOrder를 갱신합니다. UWorldMapWidget::PlaceMarkers()에서는 종류별 레이어, 핀 아래쪽 정렬, 마우스 오버 시 강조·이름 표시를 처리합니다. 지역 이름은 마커에 가려지지 않도록 위치를 조정하고, 작은 지역은 확대했을 때만 표시합니다.
필드 이동 → 탐험 범위 갱신 → 지도에서 확인·확대
19_map_exploration_github.mp4
지역 이름이 발견됐는지와 지도에서 실제로 걸어본 범위는 별도 상태로 둡니다. 지역은 Discovered(ID 목록), 탐험 범위는 Explored(64×64 비트 배열)에 기록합니다.
UWorldMapComponent가 서버에서 0.25초 간격으로 Pawn 주변 40m의 탐험 칸을 표시합니다. 64×64칸은 원본 비트 데이터로 512바이트입니다. 해당 상태를 COND_OwnerOnly로 소유 클라이언트에 전달하고, 클라이언트 UMapFog가 화면용 64×64 PF_G8 텍스처를 만듭니다.
flowchart LR
P["Pawn 위치"] --> A["탐험 셀 인덱스"]
A --> B["Explored 비트 배열<br/>64 × 64 / 512 B"]
B -->|"OwnerOnly"| C["UMapFog<br/>Target / Shown"]
C --> D["PF_G8 텍스처"]
D --> E["M_UI_Map<br/>미니맵·전체 지도"]
서버의 탐험 기록은 발견 여부만 저장합니다. 화면에서 안개가 얼마나 걷혔는지는 클라이언트의 UMapFog가 Shown과 Target으로 관리합니다. 새 기록이 들어와도 기존 Shown은 유지하므로 이미 밝아지던 칸은 계속 진행하고, 새로 발견한 칸만 페이드가 시작됩니다.
M_UI_Map은 이 텍스처를 샘플링해 보간·노이즈로 격자 경계를 처리합니다. 미니맵과 전체 지도는 같은 머티리얼 애셋을 사용하되 **각자 별도의 Dynamic Material Instance와 UMapFog**를 가집니다. 미니맵에는 원형 마스크를, 전체 지도에는 화면 비율을 반영한 사각 뷰를 적용합니다.
탐험과 발견 기록은 PlayerState의 UWorldMapComponent에 두고 호스트의 WorldMap SaveGame에 플레이어 키별로 저장합니다. 게임에 다시 접속하면 저장된 지역·표석·탐험 칸을 불러와 지도를 구성합니다.
표석 활성화 → 지도에서 목적지 선택 → 이동
19_fast_travel.mp4

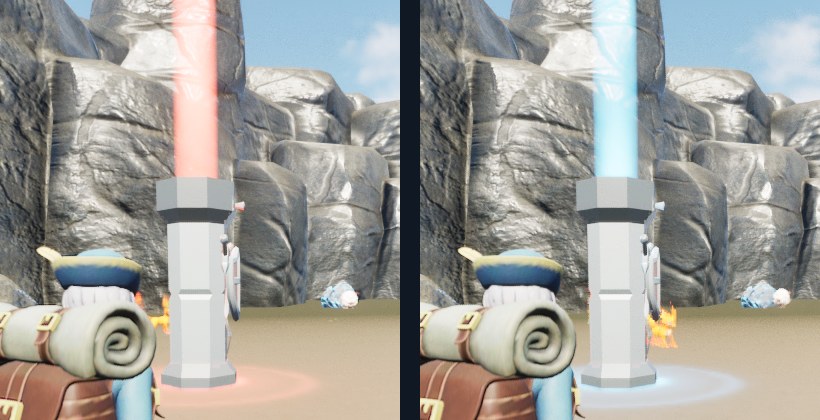

표석 AFastTravelPoint는 공용 Actor지만, PointId의 활성화 기록은 각 플레이어의 UWorldMapComponent가 보유합니다. 상호작용은 기존 IInteractableInterface 경로로 받고, 서버에서 Discover(PointId)를 처리합니다.
Discovered가 복제되면 UWorldMapWidget::Redraw()가 FWorldMapView의 활성화한 표석만 TravelBox에 구성합니다. UMapTravelEntryWidget은 PointId를 보유하고 클릭·마우스 오버를 상위 지도에 전달합니다. 지도에서 선택하면 UWorldMapWidget::Travel()이 ServerFastTravel(PointId)을 요청하고 지도 화면을 닫습니다.
// WorldMapWidget.cpp
void UWorldMapWidget::Travel(const FName PointId)
{
if (!Places.IsValid() || !Places->IsDiscovered(PointId)) return;
Places->ServerFastTravel(PointId);
CloseSelf();
}클라이언트의 목록 필터는 UI 표시를 위한 처리이고, 이동 가능 여부는 서버 ServerFastTravel_Implementation()이 별도로 확인합니다. 서버는 발견 여부·Pawn 생존 상태·현재 위치가 지도 범위 안인지 검사하고, 목적지 AFastTravelPoint::Receive()에서 Arrival 기준으로 TeleportTo를 수행합니다. 던전은 지도 범위 밖이므로 포탈을 통하지 않고 이동하는 요청을 막습니다.
표석의 활성 여부가 플레이어마다 다른 만큼, 월드의 표석 표시도 공용 Actor 상태로 복제하지 않습니다. 각 클라이언트가 자기 Discovered 기록을 읽어 로컬 표현을 결정합니다.

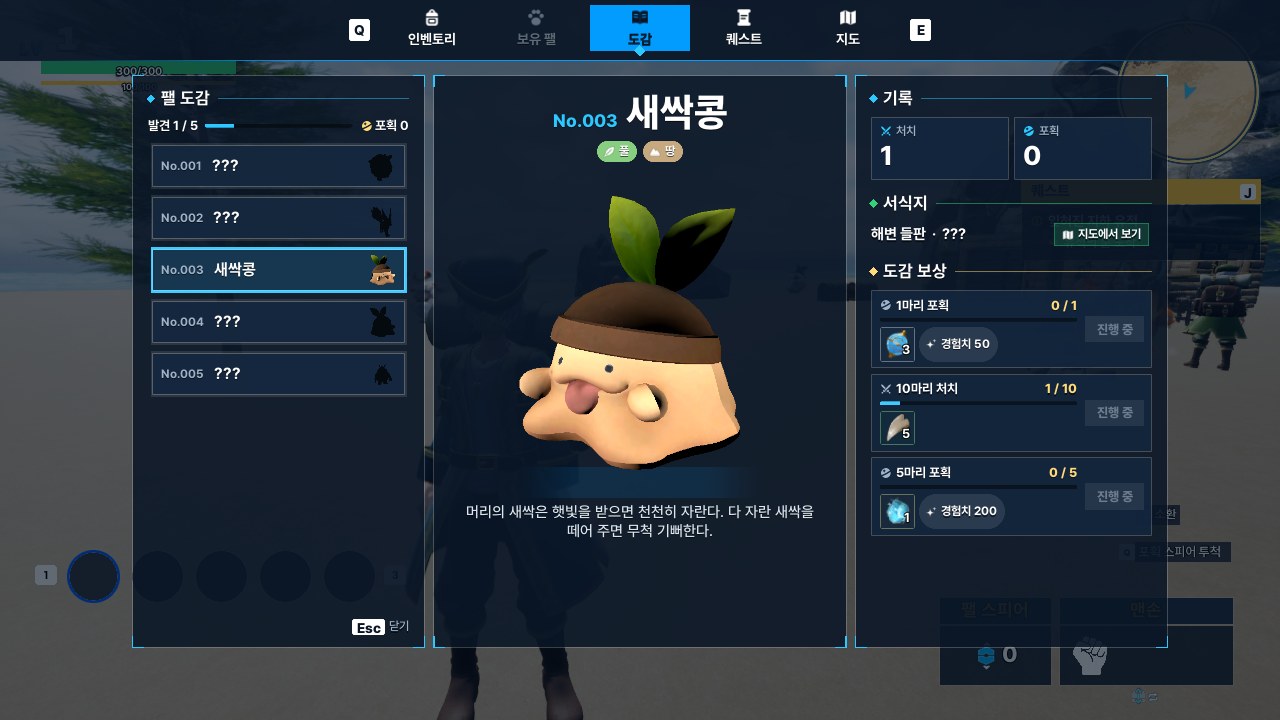

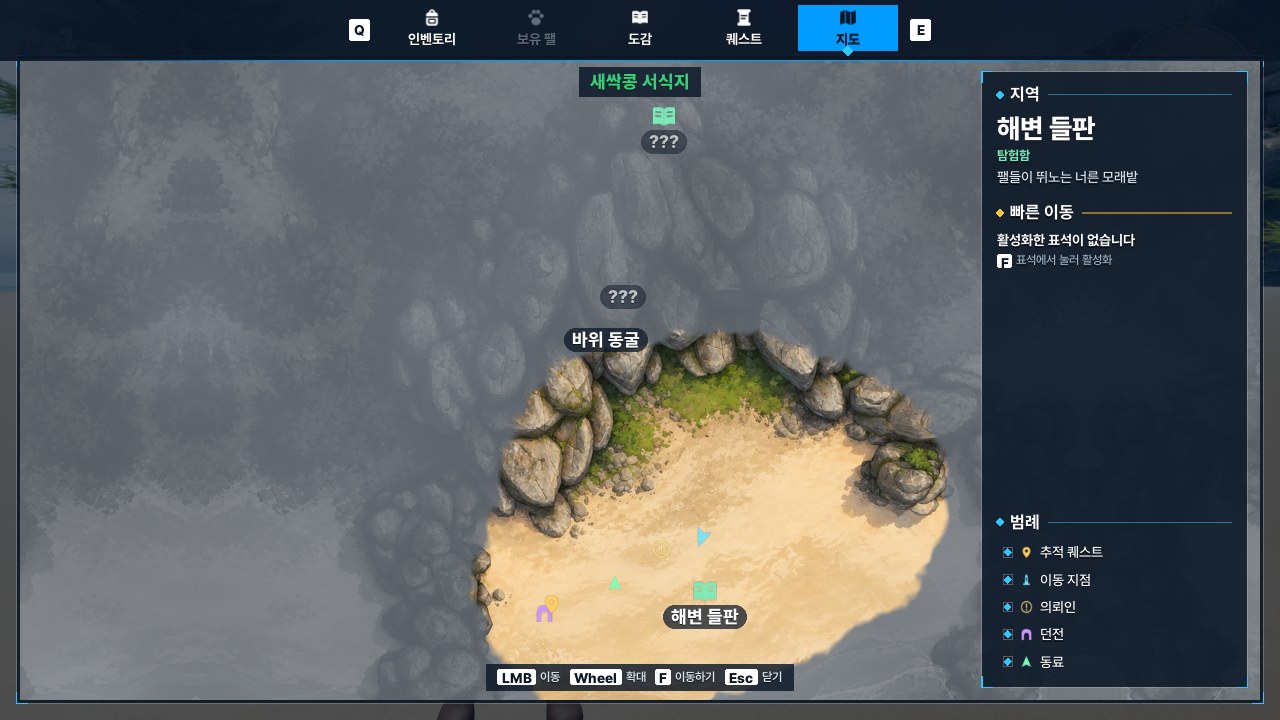

도감의 Habitats(지역 ID 목록)를 UWorldMapWidget::ShowHabitat()에 넘겨 서식지 마커와 지역 위치를 표시합니다. 도감과 지도가 같은 메뉴 탭을 쓰므로 화면 교체 전에 필요한 데이터를 먼저 복사하고, 지도가 열린 뒤 호출되는 OnReady 콜백에서 전달합니다. 지도 클래스를 비동기로 로드하는 경우에도 지도가 열린 다음에 서식지를 표시합니다.
// MonsterDexWidget.cpp — ShowHabitat() 발췌
const TArray<FName> Habitats = Page->Habitats;
const FText Species = Page->Name;
Controller->OpenTab(UITags::WorldMap, [Habitats, Species](UGameUIScreenWidget& Map)
{
CastChecked<UWorldMapWidget>(&Map)->ShowHabitat(Habitats, Species);
});ShowHabitat()은 서식지 ID를 지역·던전 마커의 월드 위치로 변환한 다음, 모든 서식지가 들어오도록 Center와 Span을 계산합니다. 종 발견 여부와 지역 발견 여부에 따라 도감에 표시할 이름도 구분합니다.
- WorldMapWidget.cpp · MinimapWidget.cpp — 두 지도 위젯·뷰 처리·입력
- MapView.cpp · MapMarkerComponent.cpp — 퀘스트 목적지 변환·마커 표시
- WorldMapDefinition.h · MapFog.cpp — 좌표·탐험 안개 렌더링
- WorldMapComponent.cpp · WorldMapSubsystem.cpp — 플레이어별 발견·복제·저장
- FastTravelPoint.cpp · MonsterDexWidget.cpp — 빠른 이동·도감 화면 연동
