20_UI_Performance_Profiling
Sonheim의 인벤토리 교환과 메뉴 진입에서 발생하는 프레임 지연을 측정하고, 슬롯 속성 갱신과 위젯 생성 비용을 줄였습니다. RTX 2070 SUPER, 1920×1080 독립 실행 환경에서 조작 이벤트 프레임의 중앙값은 아이템 교환 32.6 → 17.1ms, 인벤토리 열기 57.5 → 22.1ms로 감소했습니다.
반복 측정과 원인 분석에는 별도 AgentMcp에 구현한 CSV·CPU Trace·GPU 프로파일 도구를 사용했습니다. Sonheim은 실제 UI 조작을 재현하는 UPerfScenarioSubsystem과 개선 코드를 담당합니다. 측정값은 아래 조건에서 수집한 조작 순간의 프레임 시간이며, 평균 FPS나 다른 환경의 결과를 뜻하지 않습니다.
기존 UI 개편은 18. UMG v2, 현재 화면 수명과 재사용 정책은 21. Game UI Framework에 정리했습니다. 실제 코드 변경은 PR #6에서 확인할 수 있습니다.
| 조작 | 개선 전 Frame (Game Thread) | 개선 후 Frame (Game Thread) |
|---|---|---|
| 아이템 교환 | 32.6ms (19.4ms) | 17.1ms (3.0ms) |
| 인벤토리 열기 | 57.5ms (44.6ms) | 22.1ms (8.2ms) |
| 도감 열기 | 25.8ms (12.4ms) | 22.6ms (8.6ms) |
| 월드맵 열기 | 21.0ms (7.4ms) | 19.6ms (5.6ms) |
| 보관함 열기 | 30.4ms (16.9ms) | 22.6ms (9.2ms) |
조작 이벤트가 발생한 프레임의 중앙값이며, 괄호 안은 Game Thread 시간입니다. 전체 게임의 평균 FPS가 아닌 화면 조작 순간의 지연을 비교했습니다.
측정은 RTX 2070 SUPER, 1920×1080, VSync·프레임 제한을 끈 독립 실행 게임(-game)에서 진행했습니다. 워밍업 실행을 제외하고 장면마다 3회 측정했으며, 실행 중 외부 프로세스의 평균 CPU 부하가 10%를 넘으면 해당 실행을 다시 측정했습니다. 개선 전후 차이는 실행 간 편차와 함께 판단하고, 0.5ms 미만 변화는 6회씩 측정했습니다. 화면의 첫 생성과 재오픈도 구분했습니다.
조작에 따라 병목이 달랐습니다. Unreal Insights 트레이스에서 각 조작 프레임의 게임 스레드 시간을 타이머별로 합산한 결과입니다(개선 전, 조작 1회당).
| 조작 | 트레이스가 가리킨 비용 |
|---|---|
| 아이템 교환 |
UInventoryWidget::UpdateInventoryFromData 본문 18.1ms, 교환 1회에 SWidget::Invalidate 11,635회 |
| 인벤토리 열기 | 위젯 생성(ConstructObject·InstanceSubobjects)이 대부분. 슬롯 BP_Slot_C 42개, 아이템마다 BP_ToolTip 생성(16.3ms 포함), 메뉴 탭 바 재생성 |
| 다시 연 인벤토리 (개선 후) | 위젯 생성 없이 Slate 트리 재구성과 NativeConstruct만 남음 (PerfUI Open Menu 자체 시간 5.5ms) |
도감은 화면 열기 비용과 별도로 3D 프리뷰의 매 프레임 SceneCapture 렌더링 비용도 조사했습니다.
기존에는 UI가 끊기는 장면을 사람이 수동으로 재현하고, 프로파일러에서 함수를 찾고, 수정 전후를 각각 측정해야 했습니다. 이 과정을 에이전트가 반복 수행할 수 있도록 측정 실행·결과 분석은 Agent MCP의 공통 도구로, 실제 UI 조작은 게임별 실행기로 분리했습니다.
| 구현 위치 | 담당 역할 |
|---|---|
| Agent MCP |
perf-investigation 스킬, 반복 실행 스크립트, CSV 비교·CPU Trace·GPU 프로파일 분석 MCP 도구 |
| Sonheim |
UPerfScenarioSubsystem이 인벤토리·지도·도감·보관함 등 실제 게임의 UI 조작을 수행하고 이벤트를 기록 |
| 코딩 에이전트 | 스킬에 따라 장면을 실행하고, 수치와 원인 함수를 확인한 뒤 코드 변경·재측정을 연결 |
| 구성 | 역할 |
|---|---|
perf-investigation 스킬 |
장면 → 기준 측정 → 순간 표시 → 트레이스 → 원인 → 수정 → 재측정 절차, 장면 실행기 계약과 골격 코드, 측정 규칙 |
scripts/run.py · preflight.py
|
에디터를 닫은 상태에서 독립 실행 게임으로 측정. 측정 전 머신 점검, 워밍업, 백그라운드 부하 샘플링과 방해받은 실행의 재실행, 실행마다 GameUserSettings.ini 복원 |
perf_summarize_csv |
장면별 실행 평균의 중앙값·편차·95번째 백분위와 표시한 순간(CSV_EVENT)의 비용 |
perf_compare_csv |
개선 전후 비교. 양쪽 편차보다 큰 변화만 표시 |
perf_trace_hotspots |
Insights를 열지 않고 트레이스를 내보내, 순간마다 타이머별 자체·포함 시간, 호출한 함수, 회차별 길이를 합산 |
perf_read_gpu_profile |
게임 로그의 ProfileGPU 덤프를 패스 트리로 읽기 |
장면 정의(Sonheim)
↓
run.py로 기준 측정 → perf_summarize_csv
↓
CPU Trace / ProfileGPU 수집
↓
perf_trace_hotspots / perf_read_gpu_profile로 원인 조사
↓
원인 코드 수정(Sonheim)
↓
동일 장면 재측정 → perf_compare_csv
run.py는 에디터를 닫은 상태에서 독립 실행 게임으로 측정합니다. 워밍업과 외부 CPU 부하 확인을 거쳐 기록한 CSV는 에디터를 다시 실행한 후 MCP 도구에서 분석합니다. 계측을 위한 실행 조건 통제와 분석을 위한 에이전트 인터페이스를 구분한 구조입니다.
처음부터 문제가 알려진 인벤토리만 측정하지 않았습니다. 도구의 적용 범위를 확인하기 위해 보관함, 알림, 제작, 퀘스트, 전리품, 데미지 숫자 등의 장면으로 조사 대상을 넓혔습니다.
| 조사 대상 | 확인한 문제·비용 | 실제 처리 |
|---|---|---|
| 인벤토리 교환 | 전체 슬롯·툴팁 반복 갱신, SWidget::Invalidate 11,635회 |
변경 슬롯의 속성만 갱신, 툴팁 지연 생성 |
| 메뉴·보관함 재오픈 |
CreateWidget 반복, 보관함 Delegate 바인딩 누적 |
닫은 화면 재사용(bKeepWhenClosed), 화면 종료 시 구독 해제 |
| 도감 프리뷰 |
SceneCapture의 불필요한 렌더 패스와 종료 후 Render Target 참조 |
Show Flag 제한, Brush 참조 정리 |
| 알림 Feed | 항목 순회 중 제거로 발생한 ensure·프레임 지연 | 복사한 항목 목록을 순회하며 제거 |
Agent MCP가 어떤 게임에서도 같은 측정·분석 절차를 사용할 수 있도록 하고, 게임별 조작은 Sonheim의 UPerfScenarioSubsystem : UGameInstanceSubsystem에서 실행하도록 했습니다. 화면 열기·드래그·아이템 교환처럼 짧게 발생하는 비용을 이벤트 프레임으로 구분해 측정합니다.
- 플레이어 위치와 시선을 일정하게 맞춰 배경 렌더링 차이를 줄입니다.
-
-PerfScenes,-PerfWarmup,-PerfSeconds,-PerfRun으로 장면·워밍업·수집 시간을 지정합니다. -
HUD,Inventory,Dex,Map,OpenClose,InvSwap,DragSwap,Chest등 실제 UI 작업에 해당하는 장면을 반복합니다. - CSV 이벤트(
PerfUI/Open Menu,PerfUI/Swap등)와 CPU Trace Scope로 이벤트 발생 시점과 해당 프레임을 찾아 비교합니다. - CSV 캡처가 끝나면 비동기 파일 쓰기 완료를 확인하고 다음 장면으로 넘어갑니다.
-PerfScenes=OpenClose,InvSwap,DragSwap,Chest
-PerfWarmup=3 -PerfSeconds=10 -PerfLabel=after -PerfRun=1
OpenClose는 인벤토리·도감·지도를 차례로 여닫고, InvSwap은 인벤토리 컴포넌트에 교환 요청을 전달합니다. DragSwap은 FSlateApplication에 Press → Move → Drop 입력을 전달해 실제 UMG 드래그 경로(드래그 감지, 드래그 비주얼 생성, 칸 강조, 드롭 후 UpdateInventoryFromData)를 통과합니다. 두 교환 장면은 측정하는 코드 경로가 서로 다르므로 구분했습니다. 개선 후 드래그 장면의 이벤트 프레임은 최대 17.9ms, 게임 스레드는 최대 5.6ms입니다.
이벤트를 CSV_EVENT와 CPU Trace Scope에 함께 기록하므로 CSV에서 느린 프레임을 찾은 다음 Insights에서 해당 동작의 함수 비용을 추적할 수 있습니다.
측정 장면 구현 — PerfScenarioSubsystem.cpp

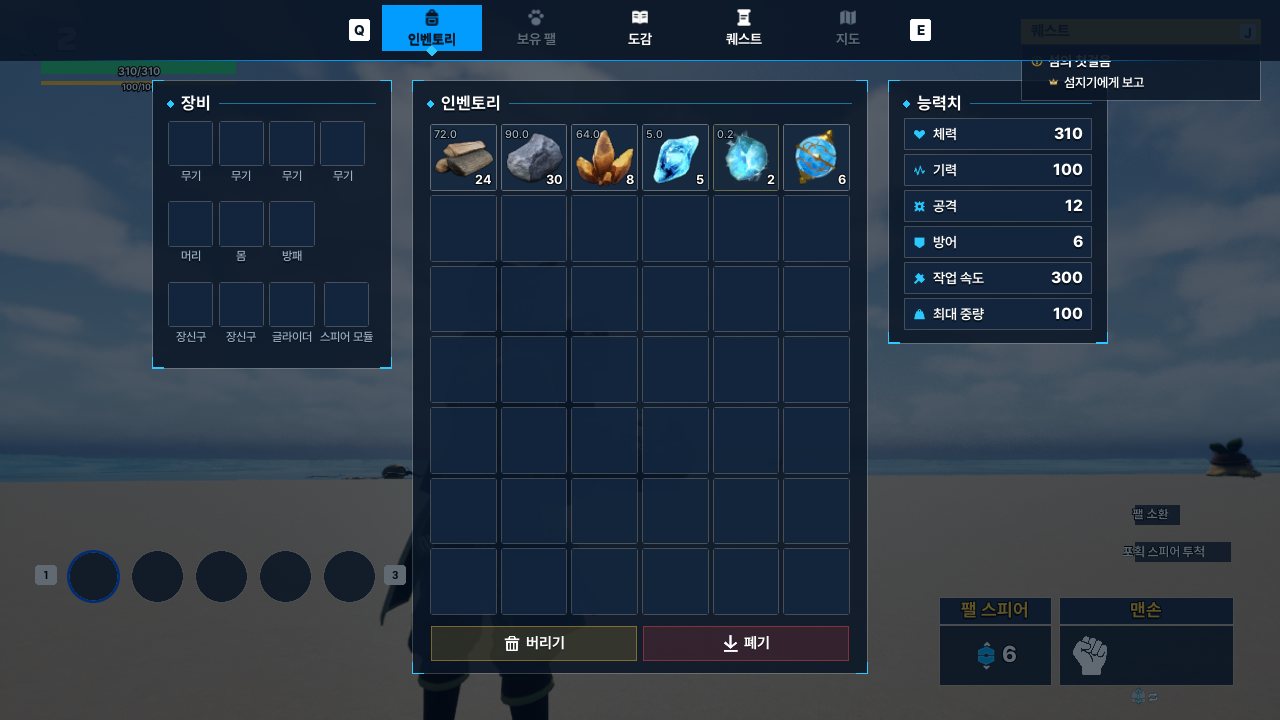

인벤토리는 42개 가방 슬롯에 아이템 아이콘·수량을 표시하고, 아이템 교환과 마우스 호버 시 슬롯·툴팁을 갱신하는 화면입니다. 이 장에서는 아이템 두 개를 교환할 때 발생하던 전체 슬롯 갱신 비용을 다룹니다. 시스템의 아이템·복제 구조는 07. Inventory & Crafting에서 확인할 수 있습니다.
기존 UInventoryWidget::UpdateInventoryFromData()는 인벤토리 변경 Delegate를 받으면 모든 슬롯을 먼저 비우고, 각 슬롯에 아이템 정보를 다시 설정했습니다. 교환으로 실제 데이터가 바뀐 슬롯이 두 개여도 42칸 전부에 같은 비용이 발생했습니다.
비용의 대부분은 툴팁이었습니다. ClearSlot()이 SetToolTip(nullptr)로 툴팁을 떼고, 이어서 SetItemData()가 툴팁 내용을 다시 채운 뒤 SetToolTip()으로 다시 붙였습니다. 툴팁을 붙일 때마다 Slate 위젯이 다시 연결되므로, 교환 한 번에 SWidget::Invalidate가 11,635회 일어났습니다. 또 빈 칸을 만나면 갱신을 멈추는 조기 반환이 있어, 빈 칸 뒤의 아이템이 갱신되지 않는 문제도 함께 있었습니다.
전체 데이터 배열을 전달하는 인터페이스는 유지하되, 실제 화면 변경 여부를 각 슬롯 위젯이 판단하도록 바꿨습니다.
// SlotWidget.cpp — 발췌
void USlotWidget::SetItemData(const FItemData* ItemData, int32 NewQuantity)
{
if (ItemData == ShownItem && NewQuantity == Quantity) return;
ClearSlot();
// …
ShownItem = ItemData;
ItemID = ItemData->ItemID;
Quantity = NewQuantity;
if (IsHovered()) RefreshToolTip();
}UInventoryWidget::UpdateInventoryFromData()는 모든 슬롯을 순회하지만, USlotWidget의 아이템 데이터 포인터와 수량이 같으면 Brush·텍스트·Visibility를 다시 건드리지 않습니다. 빈 칸 역시 이미 빈 상태라면 ClearSlot()을 생략합니다. 교환이라면 실제로 다시 그리는 칸은 두 개입니다.
리슨 서버의 클라이언트에서는 교환 한 번에 OnInventoryChanged가 두 번 옵니다. 예측(PerformClientPrediction_SwapItems)이 한 번, 서버 결과가 복제된 OnRep_RepItems가 한 번입니다. 두 번째 호출은 예측과 같은 데이터이므로 바뀌는 칸이 없어, 클라이언트의 교환 게임 스레드 시간도 중앙값 3.5ms로 호스트와 같습니다.
이 방식은 데이터의 변경 인덱스를 따로 받는 델타 이벤트가 아닙니다. 데이터 순회는 유지하고, 실제 UMG 속성 갱신 비용을 줄이는 방식입니다. 현재 아이템 정의 데이터의 포인터가 안정적으로 유지되는 구조를 전제로 합니다.
변경 전에는 슬롯 데이터를 설정하는 과정에서 툴팁을 준비했습니다. 수정 후에는 NativeOnMouseEnter()에서 RefreshToolTip()을 호출해, 플레이어가 실제로 아이템에 마우스를 올렸을 때 생성·초기화합니다. 호버 중 아이템이 바뀌는 경우도 SetItemData()에서 갱신합니다.
아이템 수가 많은 화면을 여는 순간에 사용하지 않을 툴팁을 미리 만드는 비용을 피하는 선택입니다.
InventoryWidget.cpp · SlotWidget.cpp
화면을 닫을 때 위젯을 버리면, 메뉴를 다시 열 때마다 CreateWidget과 슬롯·탭 구성 비용이 반복됩니다. 메뉴 상단의 탭 바도 탭이 하나도 없으면 지웠다가 다음 열기에 새로 만들고, 탭 항목은 엔트리 박스에서 삭제 후 다시 생성했습니다.
화면 클래스 기본값 bKeepWhenClosed(21. Game UI Framework의 UGameUIScreenWidget)로 자주 다시 여는 화면에만 재사용 정책을 적용합니다. 현재 설정 대상은 인벤토리, 보관함, 도감, 월드맵입니다.
flowchart LR
A["Open<br/>CreateWidget 또는 Kept 조회"] --> B["스택 레이어에 추가<br/>OnOpened"]
B --> C["Close<br/>OnClosed · 레이어에서 제거"]
C --> D{"bKeepWhenClosed"}
D -->|true| E["Kept에 UObject 유지"]
D -->|false| F["참조 해제 가능"]
E -->|재오픈| G["OwningPlayer · Class 검사"]
G -->|일치| B
G -->|불일치| A
화면을 Collapsed로 계속 레이어에 남기는 방식은 아닙니다. 닫을 때 레이어에서 떼어 NativeDestruct()가 실행되도록 하고, UI 매니저의 Kept 배열에서 UObject만 유지합니다. 다시 열 때 OwningPlayer와 Widget Class를 검사해 재사용 가능하면 스택 레이어에 다시 붙입니다. 이때 NativeConstruct()도 다시 실행되므로, 열 때마다 할 일은 NativeOnOpened(), 닫을 때 해제할 것은 NativeOnClosed()에 둡니다.
- 재사용하는 것: 인벤토리 슬롯 그리드, 탭 엔트리 풀, 월드맵의 지역 라벨과 탐험 안개 객체.
- 재오픈 시 갱신하는 것: 현재 플레이어 데이터, 지도 중심·표시 상태, 보관함 내용 및 Delegate 연결.
- 닫을 때 해제하는 것: 도감 3D 프리뷰 Stage와 오래된 Render Target을 가리키는 Brush 참조.
예를 들어 월드맵은 NativeOnInitialized()에서 한 번만 지역·라벨을 만들고, 다시 열 때 NativeOnOpened()에서 현재 플레이어의 지도·퀘스트 상태를 연결하고 Redraw()합니다. 탭 바는 루트 레이아웃 WBP_UIRoot에 배치되어 화면이 닫혀도 남아 있고, Menu 레이어의 맨 위 화면이 탭이면 다시 표시됩니다.
재사용은 생성 비용 대신 메모리를 점유합니다. 화면을 닫고 obj gc 후 obj list로 남은 객체를 비교하면, 탭 화면(메뉴·도감·지도)은 위젯 객체 메모리가 약 1.8MB, 보관함 화면은 약 0.94MB 늘어납니다. Slate 위젯 트리는 레이어에서 떼어질 때 해제되므로 남는 것은 UObject입니다. 렌더 타깃과 동적 머티리얼 수는 보관하지 않을 때와 같습니다.
다시 연 화면에도 Slate 트리 재구성과 NativeConstruct 비용은 남습니다. 평상시 게임 스레드가 약 2.7ms인 장면에서 다시 연 프레임은 메뉴 8.2ms, 보관함 9.2ms입니다. 화면을 Collapsed로 숨기면 이 비용도 없어지지만, 닫힌 화면의 Slate 트리를 메모리에 계속 두고 NativeConstruct·NativeDestruct 대신 별도의 표시·숨김 처리를 화면마다 두어야 합니다. 현재 구조는 이 비용을 감수하고 기존 위젯 수명 주기를 유지합니다.
GameUIManagerSubsystem.cpp · GameUILayer.cpp · WorldMapWidget.cpp
보관함 화면을 재사용하도록 바꾸면서, 언제 데이터를 구독하고 해제하는지를 함께 정리했습니다.
기존에는 PlayerController가 보관함 UI의 인벤토리 Delegate 바인딩과 해제를 직접 관리했습니다. 하지만 Tab 입력으로 화면 스택이 먼저 화면을 닫으면 Client_CloseContainerUI가 이미 닫힌 위젯을 찾지 못해 RemoveDynamic이 실행되지 않았습니다. 그래서 보관함을 열고 닫을 때마다 OnInventoryChanged에 묶인 객체가 3 → 4 → 5 → 6으로 늘었습니다.
현재는 UContainerInteractionWidget이 OpenContainer()에서 플레이어 인벤토리 Delegate를 연결하고 NativeOnClosed()에서 해제합니다. 화면을 다시 열 때 중복 등록하지 않도록 AddUniqueDynamic을 사용했습니다. 열고 닫기를 반복해도 묶인 객체 수는 호스트 2, 클라이언트 1로 유지됩니다.
보관함 열기
→ UI 매니저가 화면 표시/재사용
→ ContainerInteractionWidget::OpenContainer
→ InventoryComponent Delegate 연결 + 현재 보관함 표시
보관함 닫기 (닫기 버튼 또는 Tab)
→ UI 매니저가 화면 제거
→ NativeOnClosed
→ 보관함 종료 처리 + InventoryComponent Delegate 해제
UContainerWidget은 슬롯 그리드 크기가 같으면 다시 만들지 않고, 새로운 ContainerComponent를 연결하면 현재 보관함 내용을 즉시 갱신합니다. 서로 다른 보관함을 연속해서 열어도 이전 보관함의 슬롯 표현이 남지 않게 하기 위한 처리입니다.
같은 취지로 인벤토리·플레이어 스탯 등 반복적으로 연결될 수 있는 이벤트도 AddUniqueDynamic을 사용합니다. 여기서 중요한 점은 단순히 중복 등록을 막는 것뿐 아니라, 화면 수명에 맞는 등록·해제 책임을 UI가 가지도록 옮긴 것입니다.
ContainerInteractionWidget.cpp · ContainerWidget.cpp
도감은 몬스터 목록·처치/포획 기록·보상을 보여주면서 선택한 몬스터의 3D 프리뷰를 별도 영역에 렌더링합니다. 여기서 조사한 비용은 프리뷰 렌더 패스와 화면 종료 후 남는 Render Target 참조입니다. 도감의 기록·보상 구현은 16. MonsterDex System에서 설명합니다.
도감의 3D 프리뷰는 별도 AMonsterDexStage와 SceneCaptureComponent2D를 사용합니다. 프리뷰에는 몬스터 메시와 전용 조명을 표시하므로, 메인 월드의 모든 렌더링 효과가 필요하지 않습니다.
ProfileGPU로 캡처 한 프레임을 나눠 보면, 캡처 비용 2.67ms의 대부분은 Lumen이 아니라 메인 월드와 같은 고정 패스(Virtual Shadow Map 약 0.5ms, Nanite 약 0.45ms, AO 약 0.11ms, 태양광 그림자 투영)였습니다. 그래서 AMonsterDexStage의 ShowFlagSettings에서 기존 대기·안개·구름 등에 더해 Dynamic Shadows, Ambient Occlusion, Nanite Meshes, Lumen GI/Reflections 등 사용하지 않는 패스를 비활성화했습니다. ProfileGPU에서 관찰한 해당 캡처의 패스 비용은 2.67 → 1.35ms로 줄었습니다.
같은 변경의 반복 장면 측정에서는 Frame -0.83ms / GPU -0.62ms를 기록했습니다. ProfileGPU 수치는 한 캡처의 패스 비용 분석이고, 장면 측정은 별도의 실행에서 수집한 전체 프레임 통계이므로 두 감소량을 동일 지표로 해석하지 않습니다. 또한 위 표의 도감 열기 이벤트 프레임과도 별개의 측정입니다.
또한 도감 화면을 닫으면 Stage Actor는 파괴되지만, 재사용되는 위젯의 Image Brush가 이전 Render Target을 참조할 수 있습니다. obj refs로 확인하면 프리뷰 Image와 엔트리 박스 풀에 들어간 목록 셀의 Brush가 파괴된 Stage의 렌더 타깃 7개(약 8.9MB)를 붙잡고 있었습니다. 이를 위해 UMonsterDexWidget::NativeOnClosed()에서 프리뷰 Image와 현재 도감 목록 셀의 Brush 참조를 비우고, Stage 관련 참조도 초기화합니다. 닫힌 도감이 붙잡는 렌더 타깃은 0개이며, 다음 열기에는 새로운 Stage와 프리뷰가 연결됩니다.
SceneCapture 갱신을 30Hz로 제한하는 변경도 비교했으나, 6회씩 반복한 측정에서 Frame -0.01ms, GPU +0.08ms로 시간은 줄지 않고 GPU 메모리는 +142MB 늘어 적용하지 않았습니다.
같은 방식으로 측정했지만 고치지 않은 비용도 있습니다.
| 후보 | 측정 결과 | 판단 |
|---|---|---|
| Slate draw call (HUD 57 → 인벤토리 121) | 렌더 스레드 +0.008ms, GPU의 UI 패스 0.2ms 이하 | 프레임 편차(±0.6ms)보다 작아 그대로 둠 |
| 전리품 5개 줍기 | 해당 프레임 +2.2ms (아이템마다 퀘스트 추적기 갱신과 팝업 생성) | 한 프레임 비용이라 그대로 둠 |
| 제작대 열기 / 퀘스트 선택 / 데미지 숫자 20개 | +3ms / +1.1ms / +0.6ms | 예산 안이라 그대로 둠 |
MonsterDexStage.cpp · MonsterDexWidget.cpp
Feed 알림에서 RowBox->GetAllEntries()를 순회하면서 항목을 제거하면 순회 중 원본 배열이 변경됩니다. 개발 빌드에서는 이 과정에서 ensure가 발생했고, 콜스택을 기록한 프레임이 806ms까지 지연됐습니다. 순회 대상 컬렉션을 변경하는 코드는 항목 접근과 반복 과정에도 위험이 있어, StopChannel()과 NativeTick()에서 목록 복사본을 순회하며 제거하도록 수정했습니다.
// NoticeWidget.cpp — 실제 변경 코드 발췌
for (UUserWidget* Entry : TArray<UUserWidget*>(RowBox->GetAllEntries()))
{
if (!Entry->IsVisible()) RowBox->RemoveEntry(Entry);
}Sonheim에서는 인벤토리 슬롯의 불필요한 속성 갱신과 화면 재생성 비용을 줄이고, 보관함 Delegate 수명과 도감 Render Target 참조, SceneCapture 렌더 패스를 조정했습니다. 반복 측정과 원인 분석에 사용한 CSV·Trace·GPU 분석 도구는 AgentMcp에 구현했습니다.
UI 갱신은 원본 데이터 변경과 실제 위젯 속성 변경을 구분했고, 화면 수명은 UObject 유지·레이어 표시·Delegate 구독·GPU 리소스 참조를 각각 관리하도록 조정했습니다. 이 과정에서 개선 효과가 측정 편차보다 작은 변경은 유지하지 않았습니다.
관련 문서: 07. Inventory & Crafting · 11. UI Architecture & Client Presentation · 14. Unreal Editor Automation & Verification · 16. MonsterDex System · 18. UMG v2 Migration · 19. World Map & Fast Travel
관련 저장소: AgentMcp · Sonheim PR #6 · 실제 성능 조사 기록
