InterSubMod Engine

InterSubMod Engine 部件與輸入輸出

← Home · System Overview · InterSubMod · LongLineage · Upstream · Analysis · How to Run

部件分冊 · 第 12 頁 · InterSubMod（inter_sub_mod）

這是目前真正跑得動、也真正產出論文核心數字的那支程式。本頁把它的 3 個必填輸入、8 個處理階段、17 種輸出檔案全部攤開，每個檔案都附實際 head 出來的 header 與資料行。

一句話

給它一個腫瘤 BAM、一份參考基因組、一份體細胞突變清單（VCF），它會對每個突變位點開一個視窗，把跨過該位點的每一條 read 的甲基化狀態排成矩陣，算 read 兩兩之間的距離、做階層分群與統計檢定，全部落成檔案。

為什麼要這樣做： 一般 bulk 定序把所有細胞的訊號平均掉了。ONT 長 read 可以在單一分子上同時看到「這條分子帶的是突變型還是正常型」與「這條分子上的 CpG 甲基化型態」，因此能用 read 層級（而非樣本層級）的分群，去檢驗「帶突變的 read 是否在甲基化上自成一群」。

✅ 實測可跑 — 最小指令 2.9 秒完成、exit 0；含 normal BAM 與 LOH 標註的完整版本也 exit 0。

🔴 用之前一定要知道的一件事

目前 build/bin/inter_sub_mod 這個執行檔是 STALE 的 —— 有 5 個原始碼檔的修改時間比它還新。跑之前請先重新編譯，否則你跑的不是現在的程式碼。

01 · 輸入 — 3 個必填、2 個選填

下表的「實際路徑」都是磁碟上真實存在的檔案，可直接拿去跑。

參數	必填	這是什麼、程式拿它做什麼	限制與實測值
`--tumor-bam` `-t`	必填	腫瘤樣本的長 read 比對檔。程式只抓跨過該突變位點的 read，並從中讀取 MM/ML 甲基化標記與 HP 單倍型標籤。	需 `.bai` 索引（缺了只印 Warning 不擋，但隨機存取實際上會失敗）。實測：`data/bam/HCC1395/tumor.bam` = 283 GB，同目錄有 119 MB 的 .bai。
`--reference` `-r`	必填	參考基因組序列。用來找出視窗內所有 CpG 的位置（要先有序列才知道哪裡是 CG），也用來決定染色體長度以裁切視窗邊界。	🔴 `.fai` 索引缺失是 Hard error，程式會直接停。實測：`data/ref/hg38.fa` → GRCh38（3.14 GB）。
`--vcf` `-v`	必填	體細胞突變清單。每一筆記錄 = 一個分析區域。VCF 裡有幾個突變，就會產生幾個 region 目錄。	🔴 VCF 的檔名會變成輸出目錄的第一層（取 stem）。實測：`filtered_snv_tp.vcf.gz` = 1.15 MB。
`--normal-bam` `-n`	選填	配對正常組織。給了它才會有：germline 甲基化基準線、腫瘤對正常的殘差、跨區域分層。不給的話這些欄位一律是 `NOT_APPLICABLE_TUMOR_ONLY`。	正常 read 是用整個視窗抓（不是點抓），因為它們貢獻的是甲基化基準而非突變判讀。原始碼註解明文：不要把 normal 的 HP 硬改成 0。
`--loh-bed`	選填	雜合性缺失（LOH）區間標註。用來在結果表填三個 LOH 相關欄位，讓後續分析可以把 LOH 區域分層看待。	只硬性要求前 3 欄，第 4 欄之後整行當註解字串。實測檔案 1,094 行，載入時印 `Loaded 1094 LOH regions`。

全部 29 個 CLI 選項的預設值 — 以及兩個文件與程式碼不符的陷阱

本輪把 --help 的每一行都對照 ArgParser.hpp 與 Config.hpp 逐一比對。大部分一致，但有兩個會讓你算錯資源或拿到非預期結果：

選項	help 說的	實際的	後果
`--threads` / `-j`	`Default: 1`	實際是 16 （`Config.hpp:43`）	不給這個旗標時，程式會用 16 條執行緒。資源估算會整整差 16 倍。實跑不帶旗標時 Configuration 印 `Threads: 16`。
`--distance-metric`	宣告預設 `BERNOULLI` （`Config.hpp:40`）	實際是 NHD （`ArgParser.hpp:86,168`）	ArgParser 會無條件清空宣告的預設值再填入 NHD，所以 `Config.hpp` 的初值不可能存活。不明講就會拿到 NHD，且只產生 `distance/NHD/` 目錄。

其餘經比對確認一致的預設值：--window-size 1000、--min-mapq 20、--min-read-length 1000、--min-base-quality 20、--min-common-coverage 3、--nan-distance-strategy SKIP、--methyl-high 0.8、--methyl-low 0.2、--output-dir output、--log-level info。

🔴 另外三個設定是死的（在 Config.hpp 以外零引用）：min_site_coverage、pmd_gating、pmd_bed_path。也就是說「本方法有 PMD gating」「有最小位點覆蓋度過濾」是錯的敘述，不可寫進方法學章節。

🔴 --help 的 exit code 是 1 不是 0（help 與 parse error 共用同一條 return 路徑）。寫 CI smoke test 時 --help && next 這種寫法會誤判失敗。

02 · 內部流程 — 一條 read 從 BAM 到結果，經過什麼

程式內部共 20 個細部步驟，下圖濃縮成 8 個關鍵階段。每個階段標了實際生效的參數。

ism-internal-pipeline

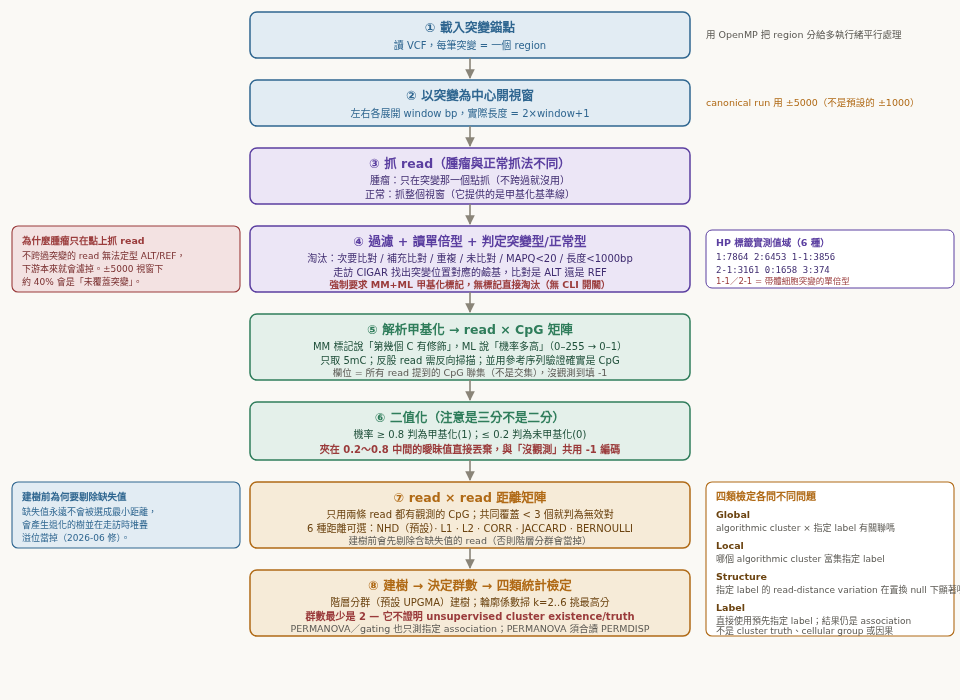

圖 1 · InterSubMod 內部處理鏈（每個方框下方是實際生效的參數，非文件宣稱值）

最容易誤解的一步是 ⑥ 二值化：它不是把機率一刀切成 0/1，而是三分 —— 中間帶（0.2～0.8）被視為「不可信」直接丟棄。這代表曖昧的甲基化訊號與「根本沒測到」在下游是同一件事，分析時要意識到這個資訊損失。

另注意：程式裡其實有三套不同的二值化門檻（主線 0.8/0.2、另一模組硬寫死的 0.5、Python 端的 128/255），同一個 CpG 會因為走哪條路而得到不同判定，跨模組的數字不可直接比較。

八個階段逐項

#	階段	實際生效的內容
①	載入突變錨點	讀 VCF，每筆突變 = 一個 region。用 OpenMP 把 region 分給多執行緒平行處理。
②	以突變為中心開視窗	左右各展開 window bp，實際長度 = 2×window+1。⚠️ canonical run 用 ±5000（不是預設的 ±1000）。
③	抓 read（腫瘤與正常抓法不同）	腫瘤：只在突變那一個點抓（不跨過就沒用）。正常：抓整個視窗（它提供的是甲基化基準線）。
④	過濾 + 讀單倍型 + 判定突變型/正常型	淘汰：次要比對 / 補充比對 / 重複 / 未比對 / MAPQ<20 / 長度<1000bp。走訪 CIGAR 找出突變位置對應的鹼基，比對是 ALT 還是 REF。 🔴 強制要求 MM+ML 甲基化標記，無標記直接淘汰（無 CLI 開關）。
⑤	解析甲基化 → read × CpG 矩陣	MM 標記說「第幾個 C 有修飾」，ML 說「機率多高」（0–255 → 0–1）。只取 5mC；反股 read 需反向掃描；並用參考序列驗證確實是 CpG。欄位 = 所有 read 提到的 CpG 聯集（不是交集），沒觀測到填 `-1`。
⑥	二值化（注意是三分不是二分）	機率 ≥ 0.8 判為甲基化(1)；≤ 0.2 判為未甲基化(0)。 🔴 夾在 0.2～0.8 中間的曖昧值直接丟棄，與「沒觀測」共用 `-1` 編碼。
⑦	read × read 距離矩陣	只用兩條 read 都有觀測的 CpG；共同覆蓋 < 3 個就判為無效對。 6 種距離可選：NHD（預設）· L1 · L2 · CORR · JACCARD · BERNOULLI。建樹前會先剔除含缺失值的 read（否則階層分群會當掉）。
⑧	建樹 → 決定群數 → 四類統計檢定	階層分群（預設 UPGMA）建樹；輪廓係數掃 k=2..6 挑最高分。 🔴 群數最少是 2 — 它不回答「到底有沒有結構」。有沒有結構要看 PERMANOVA 與 gating，不是看 k。

HP 標籤實測值域（6 種）

1:7864    2:6453    1-1:3856
2-1:3161  0:1658    3:374

🔴 1-1 ／ 2-1 = 帶體細胞突變的單倍型。

四類檢定各問不同問題

檢定	它在問什麼
Global	分群結果與生物標籤有關聯嗎
Local	哪一群特別富集某個標籤
Structure	群在距離空間真的分開了嗎
Label	直接拿已知標籤切，避開先分群再檢定的循環論證

兩則設計註記

為什麼腫瘤只在點上抓 read — 不跨過突變的 read 無法定型 ALT/REF，下游本來就會濾掉。±5000 視窗下約 40% 會是「未覆蓋突變」。
建樹前為何要剔除缺失值 — 缺失值永遠不會被選成最小距離，會產生退化的樹並在走訪時堆疊溢位當掉（2026-06 修）。

03 · 輸出 — 每個檔案長什麼樣（真實內容）

輸出分兩層：region 層（每個突變位點一個目錄）與 run 層（整次執行一份總表）。下面所有 header 與資料行都是實際從磁碟 head 出來的，不是照文件抄的。

Region 層 — 每個突變位點一個目錄

reads/reads.tsv — 10 欄 — 這個位點有哪些 read

每條 read 一列：內部編號、真正的 read 名字（UUID）、座標、比對品質、單倍型標籤、支持突變型還是正常型、來自腫瘤還是正常、正反股。

read_id	read_name	chr	start	end	mapq	hp	alt_support	is_tumor	strand
0	56c0d051-1557-44af-99cc-46f5b9f48136	chr1	101290545	101347892	60	2-1	ALT	1	+

注意檔案在 reads/ 子目錄下，不在 region 根目錄。

methylation/methylation.csv — ⚠️ 核心矩陣 — read × CpG 甲基化機率

每一列一條 read，每一欄一個 CpG，欄名就是基因體座標，格子裡是甲基化機率 0–1，沒觀測到寫 NA。

read_id,101330345,101330431,101330517,101330633,101330755,101330799,...
0,NA,0.0235,0.0275,0.9922,0.0667,0.0078,...

🔴 這裡有一個會靜默出錯的陷阱

第一欄 read_id 是矩陣列號（整數），不是 read 的名字。要知道第 0 列是哪條 read，必須去 reads.tsv 用同一個 read_id 查。也就是說甲基化與 read 身分的綁定完全靠列序約定，程式沒有任何 key 校驗 —— 任何一邊做了過濾或重排而沒同步，就會把甲基化配到別條 read 的單倍型上，而且不會有任何錯誤訊息。

搭配檔 methylation/cpg_sites.tsv（3 欄）把欄號對回實際座標：

cpg_id	chr	position
0	chr1	101330345

distance/<METRIC>/matrix.csv — read 兩兩距離方陣

N×N 方陣，第一欄與 header 都是 read_id，6 位小數，無法計算的填 NA。<METRIC> 是子目錄名（如 NHD、BERNOULLI），指定幾個 metric 就會有幾個子目錄。

read_id,0,1,2,3,4,5,6,7,8,...
0,0.000000,0.000000,0.142857,0.400000,0.333333,0.250000,...

同目錄另有 stats.txt（距離矩陣的體檢報告：用哪個 metric、多少對 read 有足夠共同 CpG、距離分佈）與分股版本 matrix_forward.csv / matrix_reverse.csv。

clustering/tree.nwk — 🔴 最容易誤讀 — 階層分群樹

(((((((56c0d051-1557-44af-99cc-46f5b9f48136:0.000001,15a3bad6-8744-45e2-a577-...

🔴 這棵樹的葉子是 read，不是 clone

葉節點標籤是 read 的名字（BAM 裡的 QNAME，一串 UUID）。這是一棵**「read 依甲基化相似度」的階層分群樹**，不是細胞亞群的演化譜系樹。兩者是完全不同的東西，非常容易在報告裡被誤引。

同目錄的 leaf_order.txt 是樹上葉子從左到右的順序 —— 畫熱圖時要照這個順序排 read，圖才會跟樹對得上。

🔴 clustering/linkage_matrix.csv 副檔名是 .csv，但實際內容是 TAB 分隔。用 pandas.read_csv() 預設的逗號分隔去讀，整列會變成單一欄位，而且不會報錯。必須寫 sep='\t'。

Run 層 — 整次執行一份

significance_summary.csv — 🔴 跨版本不相容 — 下游幾乎只吃這一份

一列一個 region，把所有統計欄位攤平。實務上絕大多數下游分析都只讀這個檔。

RegionID,Chr,Pos,Ref,Alt,NumReads,NumCpGs,GlobalP,CramersV,GlobalP_HPFamily,...
0,chr1,877772,G,C,46,17,2.990000e-01,0.0000,3.065000e-01,0.0000,...

🔴 欄數會隨 binary 版本改變，而且檔案裡沒有版本欄位

磁碟上實測到的欄數有 59 / 114 / 117 / 157 / 180 五種，而目前原始碼是 193 欄。意思是不同時期跑出來的結果，欄位位置是錯開的。任何用固定欄號（而非欄名）解析的下游腳本，會靜默讀到錯的欄位。務必用欄名讀，並記錄產生該檔的 binary 版本。

其他 run 層檔案	內容
`significance_statistics.txt`	一頁摘要：總共處理幾個 region、多少個顯著、各染色體分別多少。實測開頭 `=== Significance Analysis Statistics ===`、`Total Regions Processed: 1982`。
`run.log`	這次跑用了什麼輸入與參數，開頭是 `--- Configuration ---` 區塊。這是回溯任何一份輸出「怎麼來的」唯一可靠依據，不要刪。
`subclone_structure.txt`	跨 region 的分組摘要（分幾群、平均 ASM、LOH 比例）。只在部分 run 出現。
`label_first_metrics.tsv`	36 欄，label-first 路線的精簡指標表，用 `chr:pos:ref:alt` 當鍵。只在 canonical 配對輸出見到。

⚠️ 文件與實際不符的一處

.claude/rules/output-structure.md 宣稱 region 目錄會有視覺化 *.png，但本輪在實際輸出目錄中找不到任何 PNG。圖是由 Python 層另外畫的（見 Analysis and Presentation），不是 C++ 產生的。

04 · 怎麼跑 — 三條可直接複製的指令

以下指令本輪全部實際執行過，exit code 皆為 0。路徑都是磁碟上真實存在的檔案。

① 最小可跑 — 驗證環境與執行檔正常（約 3 秒）

先從 VCF 抽出單一個突變，只給三個必填參數：

# 準備一個只含單一突變的 VCF
SP=/tmp/ism_demo && mkdir -p $SP
V=/big7_disk/liaoyoyo2001/InterSubMod/data/vcf/HCC1395/pileup/filtered_snv_tp.vcf
grep '^#' $V > $SP/one_snv.vcf
grep -P '^chr19\t29283968\t' $V >> $SP/one_snv.vcf

# 跑
/big7_disk/liaoyoyo2001/InterSubMod/build/bin/inter_sub_mod \
  --tumor-bam  /big7_disk/liaoyoyo2001/InterSubMod/data/bam/HCC1395/tumor.bam \
  --reference  /big7_disk/liaoyoyo2001/InterSubMod/data/ref/hg38.fa \
  --vcf        $SP/one_snv.vcf \
  --output-dir $SP/out_min

預期輸出（實跑結果）：

Total regions: 1 / Successful: 1 / Failed: 0
Total reads processed: 85
Forward strand (+): 40 / Reverse strand (-): 45
Total CpG sites found: 11
Metric: NHD / Total valid read pairs: 3443 / Total invalid pairs: 127

② 典型分析 — 指定執行緒、視窗、兩種距離指標

/big7_disk/liaoyoyo2001/InterSubMod/build/bin/inter_sub_mod \
  --tumor-bam  /big7_disk/liaoyoyo2001/InterSubMod/data/bam/HCC1395/tumor.bam \
  --reference  /big7_disk/liaoyoyo2001/InterSubMod/data/ref/hg38.fa \
  --vcf        $SP/one_snv.vcf \
  --output-dir $SP/out_typical \
  --window-size 1000 \
  --threads 8 \
  --distance-metric BERNOULLI \
  --distance-metric NHD \
  --min-common-coverage 3 \
  --nan-distance-strategy SKIP \
  --log-level info

Configuration 區塊會印 Threads: 8 與 Distance Metrics: BERNOULLI, NHD，每個 region 目錄下會同時出現 distance/BERNOULLI/ 與 distance/NHD/ 兩個子目錄。

⚠️ 要跑全基因組時

把 --vcf 換成完整的 filtered_snv_tp.vcf.gz 即可 —— 但那會產生數萬個 region，屬於長時間計算，請用背景執行並先確認磁碟餘量。（本輪只以單一突變驗證同樣的參數組合可以跑通，未實跑全量。）

③ 完整配對分析 — 加上正常組織與 LOH 標註

/big7_disk/liaoyoyo2001/InterSubMod/build/bin/inter_sub_mod \
  --tumor-bam  /big7_disk/liaoyoyo2001/InterSubMod/data/bam/HCC1395/tumor.bam \
  --normal-bam /big7_disk/liaoyoyo2001/InterSubMod/data/bam/HCC1395/normal.bam \
  --reference  /big7_disk/liaoyoyo2001/InterSubMod/data/ref/hg38.fa \
  --vcf        $SP/one_snv.vcf \
  --loh-bed    /big7_disk/liaoyoyo2001/longphase-to-mod/output/baseline/tumor_phased_LOH.bed \
  --output-dir $SP/out_full \
  --window-size 1000 --threads 8 \
  --distance-metric BERNOULLI --distance-metric NHD

怎麼確認它真的用到了 normal 與 LOH（實跑結果）：

Loaded 1094 LOH regions from BED file
Total reads processed: 110        <- 85 腫瘤 + 25 正常（不給 normal 時只有 85）

# significance_summary.csv 中：
NTumorReads=85 · NNormalReads=25 · NormalBaseline_Mean=0.0890 · SampleASM_Delta=-0.010062

05 · 陷阱清單 — 會靜默出錯的地方

這節整理「不會報錯、但結果是錯的」那類問題。每一條都有原始碼或實測依據。

嚴重	問題	會怎麼咬你
🔴	甲基化與 read 靠隱含列序綁定	`methylation.csv` 首欄是列號不是 read 名，唯一的綁定在程式內部。任何過濾或重排不同步 → 甲基化配到別條 read 的單倍型，無任何 assert 會抓到。
🔴	`significance_summary.csv` 跨 run 欄數不一致	實測 59/114/117/157/180 五種，原始碼 193，且無版本欄位。用固定欄號解析的腳本會靜默錯位。一律用欄名讀。
⚠️ 中	二值化門檻有三套	主線 0.8/0.2 三分法、另一模組硬寫死 0.5 二分法、Python 端 128/255。同一個 CpG 因為走哪條路而甲基化判定不同，跨模組數字不可比。
⚠️ 中	`linkage_matrix.csv` 其實是 TSV	副檔名與分隔符不符。`pandas.read_csv` 預設逗號 → 整列變單欄，不會報錯。
⚠️ 中	`--threads` 預設是 16 不是 1	help 寫 Default: 1，實際 `Config.hpp` 是 16。資源估算差 16 倍，在共用機器上平行跑多個 job 時會嚴重超載。
⚠️ 中	`--distance-metric` 宣告值會被清掉	Config 宣告 BERNOULLI，但參數解析會無條件清空再填 NHD。不明講就是 NHD。
ℹ️ 低	群數最少一定是 2	輪廓係數從 k=2 開始掃，所以 `optimal_k` 永遠不會是 1 —— 它不回答「有沒有結構」。要看有沒有結構請看 PERMANOVA 與 gating 欄位。
ℹ️ 低	`--help` 回傳 exit code 1	help 與參數錯誤共用同一條 return 路徑。CI smoke test 會誤判失敗。
ℹ️ 低	三個設定是死的	`min_site_coverage`／`pmd_gating`／`pmd_bed_path` 在 `Config.hpp` 以外零引用。不可在方法學章節宣稱本方法有 PMD gating 或最小位點覆蓋度過濾。

本頁的驗證方式

CLI 選項：--help 實跑輸出，逐行對照 include/utils/ArgParser.hpp 與 include/core/Config.hpp。兩個「文件 vs 程式碼」落差均以原始碼行號 + 執行期輸出雙重確認。
三條範例指令：全部實際執行，exit code 皆 0，輸出檔案逐一讀回核對。
輸出檔格式：所有 header 與資料行皆為實際 head 磁碟檔案所得，非照文件抄寫。
內部流程：20 個階段逐一標註原始碼位置，本輪機械重驗行號有效性 100% 通過。

本頁未驗證的部分（誠實標註）

全基因組全量跑法未實跑（屬長時間計算），僅以單一突變驗證相同參數組合可跑通。
約 10 個較少用的旗標（如 --full-read、--germline-hp-only、--no-filter 等）其執行期副作用未逐一實跑驗證；其存在、型別與預設值已由 --help 與原始碼確認。
reads/filtered_reads.tsv 的實際檔案在本輪查的 4 個 region 目錄中都不存在（需開啟對應旗標且確實有 read 被濾掉才會寫出），其 header 取自原始碼字面。

來源：InterSubMod/docs/explain/12_intersubmod-io.standalone.html · 分支 research/subclonal-reconstruction-202606 · 建立於 2026-08-06
