DE Editor

Editor-Übersicht

Der Editor ist das Seitenleisten-Panel Grundriss (URL /fns-floorplan, nur für Administratoren). Er bearbeitet denselben Plan, den die Karte zeigt. In Home Assistant ändert sich nichts, bis du Speichern drückst.

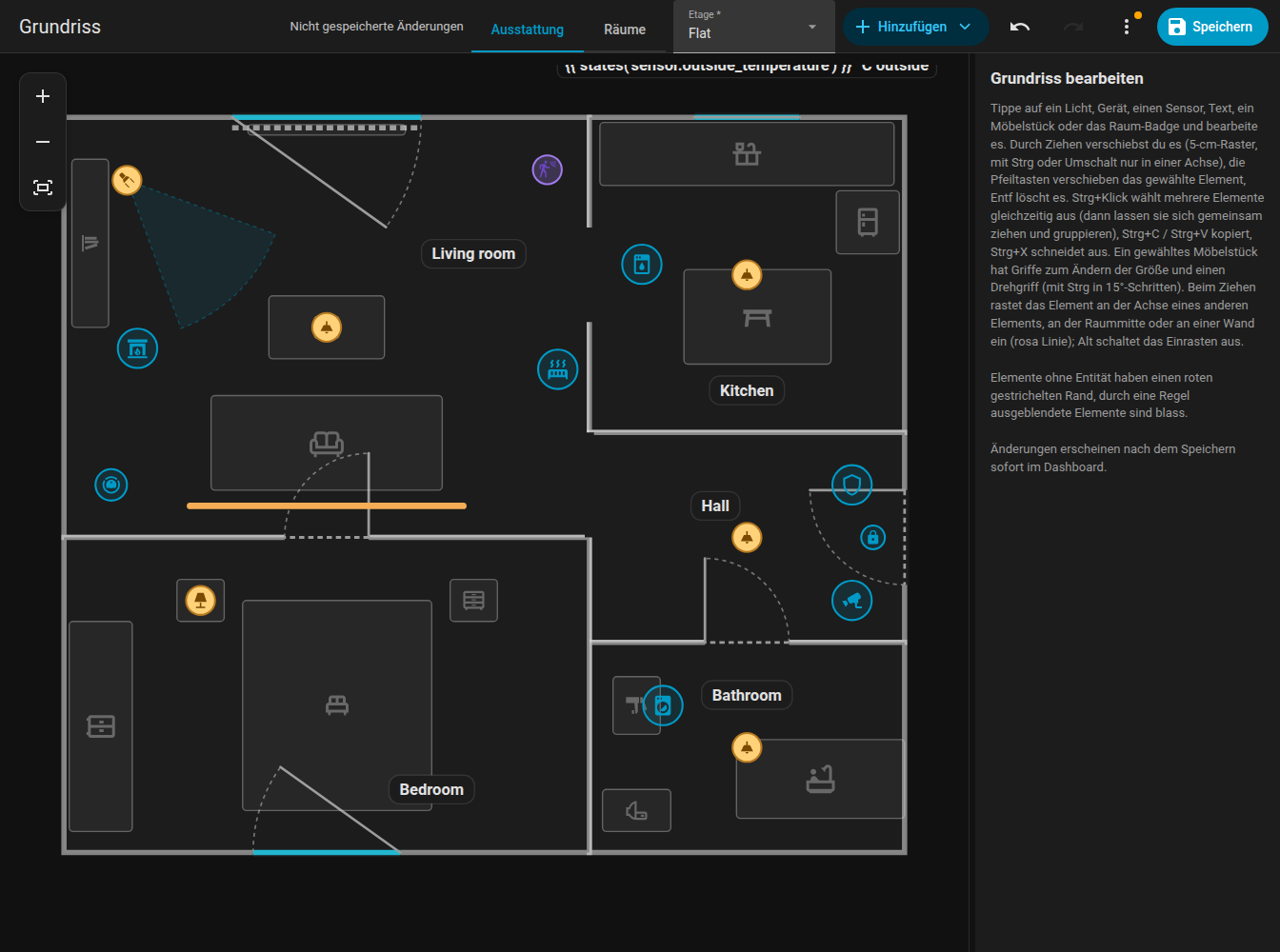

Aufbau

• Obere Leiste, ähnlich dem Automatisierungs-Editor von Home Assistant:
  • der Modusschalter Ausstattung / Räume,
  • die Etagenauswahl (wenn der Plan mehrere Etagen hat),
  • Hinzufügen (ein Menü mit allem, was sich platzieren lässt),
  • Rückgängig und Wiederholen, Zoom-Schaltflächen (+, -, ganzer Plan),
  • Speichern,
  • das Dreipunktmenü Weitere Aktionen mit Speicherverlauf, Entitätsprüfung, Änderungen verwerfen und der Etagenverwaltung (neu, umbenennen, löschen). Ein Punkt am Menü warnt, wenn die Prüfung Probleme gefunden hat.
• Der Plan in der Mitte. Mit dem Mausrad zoomst du um den Cursor, durch Ziehen einer leeren Stelle verschiebst du den Plan, auf dem Touchscreen zoomst du mit zwei Fingern.
• Das Seitenpanel rechts zeigt das Formular des ausgewählten Elements. Zieh den Streifen zwischen Plan und Panel, um dessen Breite zu ändern (260 px bis 60 % des Fensters, höchstens 720 px); die Breite wird im Browser gespeichert.

Auf einem Smartphone (schmaler als 800 px) füllt der Plan den Bildschirm und das Formular öffnet sich in einem fast bildschirmhohen Blatt wie der More-Info-Dialog einer Entität, wenn du ein Element antippst, eines hinzufügst oder Verlauf oder Prüfung öffnest. Beim Ziehen eines Elements öffnet sich das Blatt nicht. Schließe es mit dem Kreuz.

Modi

Modus	Was du bearbeitest	Der Rest
Ausstattung	Lichter, LED-Streifen, Geräte, Sensoren, Textelemente, Möbel, Raumbeschriftungen	Räume werden angezeigt, sind aber gesperrt
Räume	Räume (Ecken, Wände, ganze Räume), Türen und Fenster	Elemente sind abgedunkelt und gesperrt
Aussehen	Die Farben des Plans	Der Plan wird als Live-Vorschau der Karte gezeigt, nichts lässt sich verschieben

Siehe Räume, Türen und Fenster, Elemente und Aussehen.

Auswählen, Verschieben, Feinjustieren

• Klicke auf ein Element, um es auszuwählen, und zieh es, um es zu verschieben. Das Raster beträgt 5 cm.
• Mit den Pfeiltasten verschiebst du die Auswahl um 5 cm, Entf löscht sie.
• Mit Strg+Klick fügst du Elemente zur Auswahl hinzu. Ausgewählte Elemente werden gemeinsam verschoben, kopiert und gelöscht.
• Gruppieren (im Formular einer Mehrfachauswahl) speichert eine group, sodass ein Klick auf ein Mitglied immer die ganze Gruppe auswählt.
• Esc hebt die Auswahl auf.
• Beim Ziehen zeigen rosafarbene Fanglinien die Ausrichtung an anderen Elementen, an der Raummitte und an Wänden.

Strg+Klick wählt zwei Elemente aus, danach werden sie gemeinsam gezogen.

Tastenkürzel

Kürzel	Aktion
Ctrl+Z	Rückgängig (100 Schritte)
Ctrl+Y oder Ctrl+Shift+Z	Wiederholen
Ctrl+C / Ctrl+X / Ctrl+V	Elemente oder Räume kopieren / ausschneiden / einfügen. Beim Einfügen auf derselben Etage wird die Kopie um 30 / 50 cm versetzt, auf einer anderen Etage landet sie an derselben Stelle. Ein Raum wird samt Türen und Fenstern kopiert.
Ctrl + Klick	Zur Auswahl hinzufügen
Delete	Auswahl löschen (eine ausgewählte Raumecke wird gelöscht, mindestens 3 Ecken bleiben)
Pfeiltasten	Um 5 cm verschieben
Alt beim Ziehen	Schaltet Einrasten und Fanglinien aus
Ctrl beim Ziehen	Hält die Bewegung auf einer Achse (bestimmt durch die ersten 5 cm der Bewegung). Beim Ziehen einer Raumecke mit Strg rasten stattdessen die Wände in 15-Grad-Schritten ein, siehe Räume.
Ctrl beim Drehen	Dreht in 15-Grad-Schritten statt in 1-Grad-Schritten
Esc	Hebt die Auswahl auf

Auf macOS verwendest du Cmd statt Ctrl.

Strg+C und Strg+V duplizieren ein Element; die Kopie ist versetzt und ausgewählt.

Rückgängig, Wiederholen und Speichern

Jede Änderung landet auf dem Rückgängig-Stapel (100 Schritte). Die Revision wird nie zurückgesetzt. Der Editor warnt dich, wenn du mit nicht gespeicherten Änderungen gehst.

Speichern schreibt den gesamten Plan. Jedes Speichern erhöht die Revision rev des Plans. Der Editor sendet die Revision, die er geladen hat, und wenn inzwischen jemand einen neueren Plan gespeichert hat, wird das Speichern mit einer Konfliktmeldung abgelehnt: Wähle Änderungen verwerfen, um neu zu laden und deine Änderungen zu wiederholen. Siehe Websocket-API.

Gespeicherte Pläne bleiben erhalten: siehe Verlauf und Prüfung.

Etagen

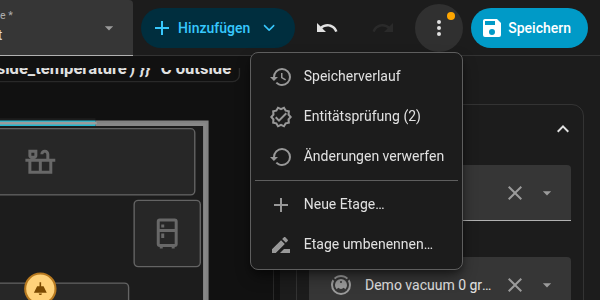

Ein Plan ohne Etagen hat eine Etage. Im Dreipunktmenü Weitere Aktionen kannst du mit Neue Etage…, Etage umbenennen… und Etage löschen… eine Etage hinzufügen, umbenennen oder löschen (eine gelöschte Etage nimmt ihre Räume und Elemente mit; die erste Etage lässt sich nicht löschen). Eine neue Etage startet im Modus Räume.

Räume und Elemente gehören über den Schlüssel level zu einer Etage; ohne ihn gehören sie zur ersten Etage. Türen und Fenster folgen ihrem Raum. Die Etagenauswahl oben schaltet die bearbeitete Etage um, und die Karte zeigt Etagen-Tabs. Siehe das Planformat.

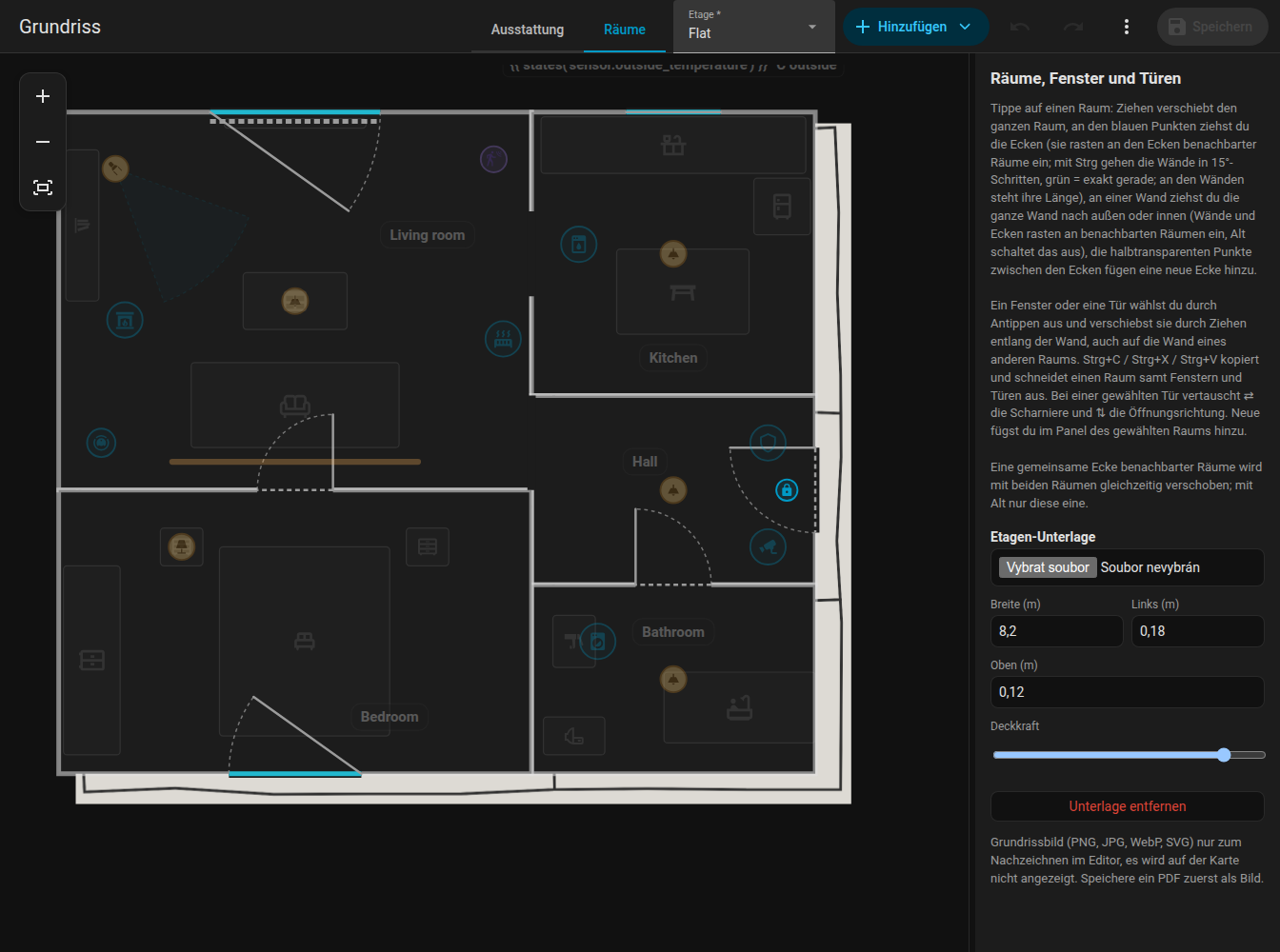

Vorlagenbild zum Nachzeichnen

Um über eine vorhandene Zeichnung zu zeichnen, lade ein Bild unter einer Etage hoch: Etagenverwaltung, Etagen-Unterlage. Du kannst es verschieben, in der Größe ändern und seine Deckkraft einstellen. Das Bild ist nur im Editor sichtbar, nie auf der Karte. Erlaubte Formate sind PNG, JPG, WEBP und SVG bis 15 MB. Die Datei wird in www/fns_floorplan/ deiner Konfiguration gespeichert (ausgeliefert als /local/fns_floorplan/...).

Native Felder von Home Assistant

Die Formulare nutzen die eigenen Auswahlfelder von Home Assistant (Entitätsauswahl, Zahl, Auswahlliste, Schalter, Farbwähler, Symbolauswahl) in einklappbaren Abschnitten (Grundlagen, Wenn aktiv, Aussehen, Position, Aktionen, Regeln). Welche Abschnitte geöffnet sind, wird gemerkt. Die Entitätsauswahl sucht auch nach dem Namen.

Elemente ohne Entität haben einen roten gestrichelten Rahmen, sodass du unfertige Arbeit auf einen Blick erkennst.
