Neoway M590E

Neoway M590E GSM/GPRS

CP2101		NEO M590E		External 5V 2A Power Supply
GND	<->	GND	<->	GND
		RING (N.C.)
RX	<->	TXD
TX	<->	RXD
		5V	<->	5V
		GND (sujungiam su BOOT)
		BOOT (sujungiam su GND)

CP2101 drivers

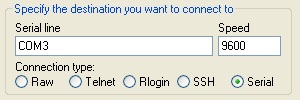

1. Pasileidus PuTTY nustatome Serial line (CP2101 COM porto numeris), Speed: 9600 ir Connection type: Serial ir spaudžiam Open

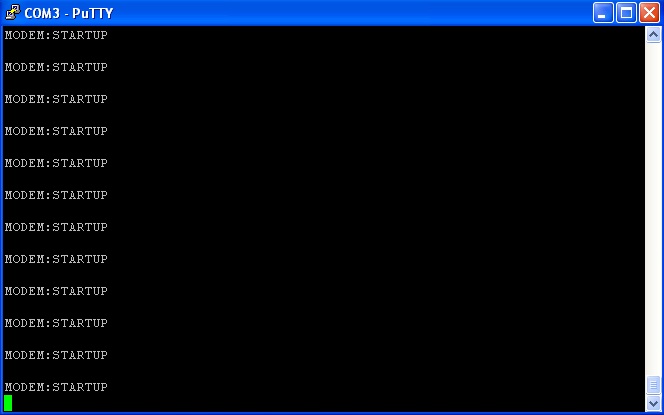

2. Jei konsolę rašo tik MODEM:STARTUP tai tikėtina, kad neužtenka maitinimo šaltinio srovės (tik CP2101 neužtenka, reikia išorinio maitinimo šaltinio)

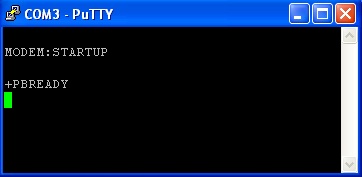

3. Jei su maitinimu viskas gerai po MODEM:STARTUP po keletos sekundžių turi pasirodyti +PBREADY užrašas. +PBREADY (Phonebook is ready) reiškia, kad SIM kortelė paruošta.


4. Rašome komandą AT ir turime gauti atsakymą OK:

MODEM:STARTUP

+PBREADY
AT
OK

---

Naudingos komandos

AT+CPAS	Parodo dabartinė modulio būseną. Galimos reikšmės: 0: ready (modulis gali vykdyti AT komandas); 2: unknown (nežinoma modulio būsena); 3: ringing (modulis gali vykdyti AT komandas, bet modulis gauna įeinantį skambutį); 4: call in progress (modulis gali vykdyti AT komandas, bet modulis atlieka skambinimą arba turi atsilieptą skambutį); 5: asleep (modulis poilsio rėžime).
AT+CREG?	Parodo registracijos prie tinklo statusą. Jei komandos atsakymas "+CREG: 0,1" tai reiškia, kad modulis sėkmingai prisiregistravo prie tinklo.
AT+CMEE=[<n>]	Išjungia arba įjungia klaidos pranešimų rodymą (naudinga įjungti bandant modulį) <n>: 0: Išjungia klaidų rodymą. Įvykus klaidai rodomas tik pats klaidos faktas (pvz.: ERROR); 1: Įjungiamas klaidų rodymas. Įvykus klaidai parodomas klaidos numeris (pvz.: +CME ERROR: 3); 2: Įjungiamas klaidų rodymas. Įvykus klaidai parodomas klaidos pranešimas (pvz.: +CME ERROR: operation not allowed).
AT+CMEE?	Parodo klaidos pranešimų nustatymo reikšmę (galimas reikšmes žiūrėti prie AT+CMEE)
AT+CSG	Parodo signalo stiprumą. Atsakymas turėtų būti pvz. "+CSQ: 29,0". Pagal modulio aprašymą 29 yra puikus signalo stiprumas. Su 17.2 dar galima išsiųsti SMS, bet 16.3 dB žinutės siuntimas nebepavyksta.

Links:

• http://www.wzona.info/2017/04/pigus-gsm-modulis-neoway-m590e.html
• https://www.shortn0tes.com/2016/10/application-of-neoway-m590-remote.html
• Encode SMS in PDU (Protocol Data Unit) mode - https://www.developershome.com/sms/cmgsCommand4.asp)
