STM32F103C8T6 (7. Aplinkos (ArduinoIDE) paruošimas)

1. ArduinoIDE einam į File->Preferences
2. Additional Boards Manager URLs įrašom http://dan.drown.org/stm32duino/package_STM32duino_index.json

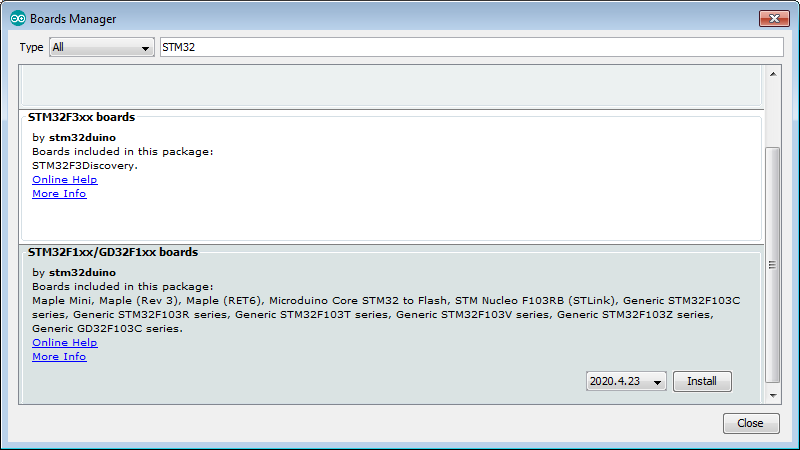

3. Tools->Board: ...->Boards Manager... ir į paiešką įrašę STM32 sudiegiam STM32F1xx/GD32F1xx boards

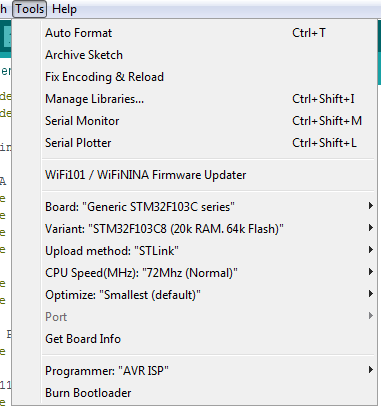

4. Pasirenkame Tools->Board: ...->Generic STM32F103C series
5. Tools->Upload method: STM32duino bootloader->STLink

6. Sujungiam STM32F103 su ST Link V2 ir prijungiam prie USB (jei reikia suinstaliuojam driver'ius)
7. Pasirenkam File->Examples->A_STM32_Examples->Digital->Blink
8. Vietoj PB1 įrašome PC13
9. Spaudžiam Upload


---

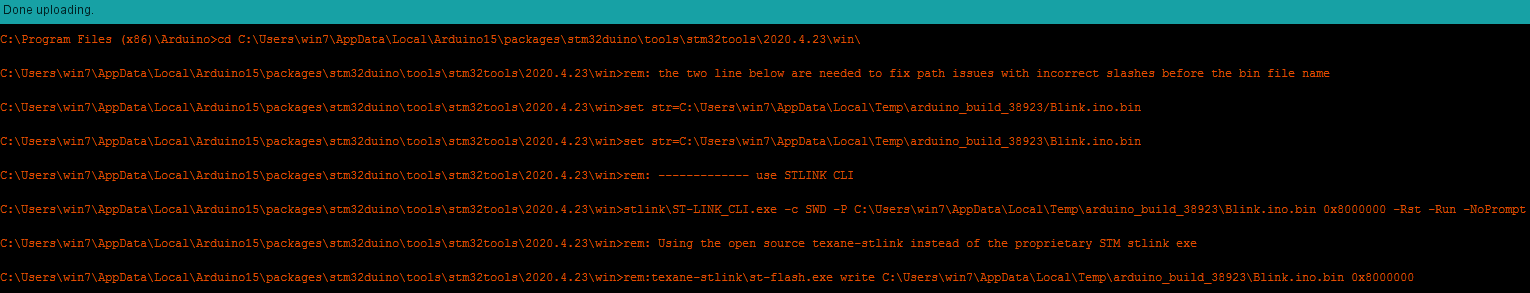

Jei nieks neįsirašo ir gaunam tokį tekstą
tikriausiai ST-LINK_CLI.exe neranda mfc100.dll todėl reikia suinstaliuoti "Microsoft Visual C++ 2010 Redistributable Package (x86)" (jei OS ir yra x64, bet reikia suinstaliuoti x86): Microsoft Visual C++ 2010 Redistributable Package (x86) https://www.microsoft.com/en-us/download/details.aspx?id=5555

---

Jei gaunam klaidą:

No target connected
Unable to connect to ST-LINK!

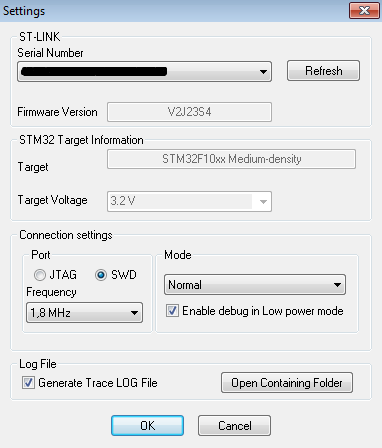

tai padeda VirtualBox OS shutdown (vieną kartą padarius shutdown, nežinia kodėl, išjungus reikėjo palaukti ilgiau, nes iškarto užkrovus vis dar neveikė). Po shutdown jau ir STM32 ST-LINK Utility randa stm32f103

---

LED invertuotas, todėl:

void LedOn() {
  digitalWrite(LED_PIN, LOW); // LED ON
}

void LedOff() {
  digitalWrite(LED_PIN, HIGH); // LED OFF
}

---

Pagal C:\Users\win7\AppData\Local\Arduino15\packages\stm32duino\hardware\STM32F1\2020.4.23\variants\generic_stm32f103c\board\board.h

enum {
 PA0, //0
 PA1, //1
 PA2, //2
 PA3, //3
 PA4, //4
 PA5, //5
 PA6, //6
 PA7, //7
 PA8, //8
 PA9, //9
 PA10, //10
 PA11, //11
 PA12, //12
 PA13, //13
 PA14, //14
 PA15, //15
 PB0, //16
 PB1, //17
 PB2, //18
 PB3, //19
 PB4, //20
 PB5, //21
 PB6, //22
 PB7, //23
 PB8, //24
 PB9, //25
 PB10, //26
 PB11, //27
 PB12, //28
 PB13, //29
 PB14, //30
 PB15, //31
 PC13, //32
 PC14, //33
 PC15  //34
};

---

AdruinoIDE: STM32F103 & Serial1

STM32F103 pin	USB to Serial(CP210x, PL2303 ir pan.)
A9	RXD
A10	TXD
GND	GND

void setup() {
  Serial1.begin(9600);
  Serial1.println("Yo !");
}
