PCB (Printed circuit board)
PCB (Printed circuit board) (lygintuvas – laminatorius, druskos rūgštis, vandenilio peroksidas)
1. Su EAGLE, Proteus ar pan. nubraižome schemą

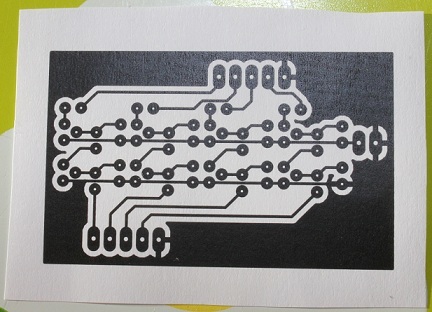

2. Atspausdiname schemą ant paprasto popieriaus (geriausia kelias kopijas, kad sugadinus iškarto būtų galima pakartoti) – bottom layer paprastai, o silk layer spaudinant padarom veidrodinį atvaizdą (angl. mirror)
Bottom layer
Bottom layer

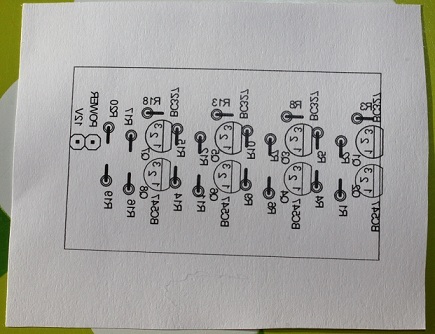

Silk layer

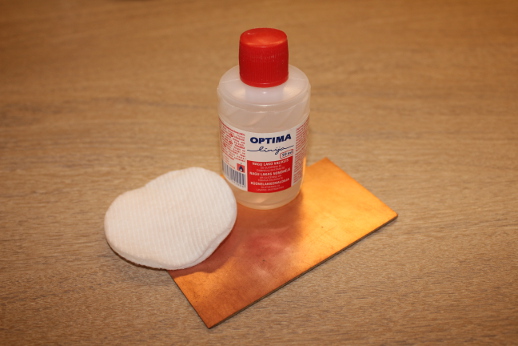

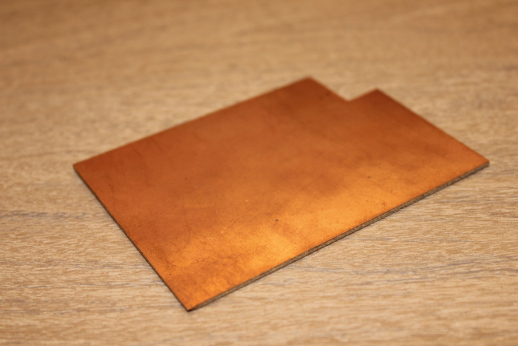

3. Paimam plokštę ir nuvalom nagų lako valikliu

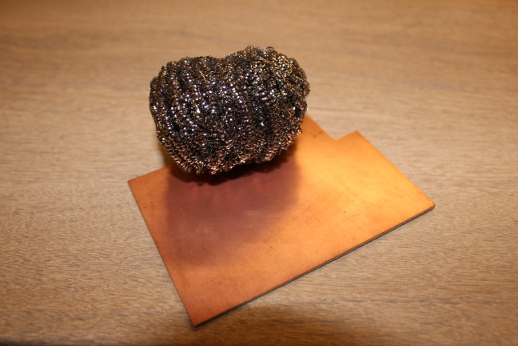

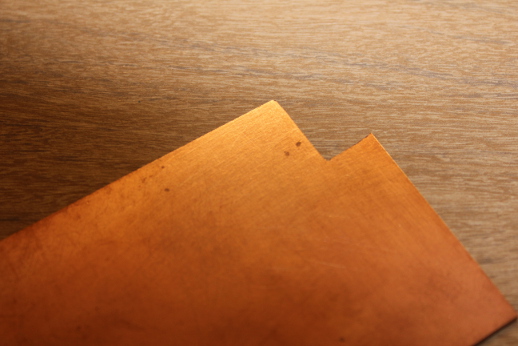

4. Švelniai pašveičiame plokštę puodų šveistuku, kad varis iš matinio pasidarytų blizgus ir kažkiek veidrodinis atspindys matytusi
Jei bus blogai nušveista, tai prastai persikels atvaizdas

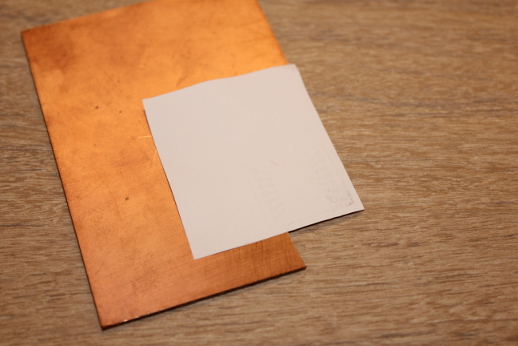

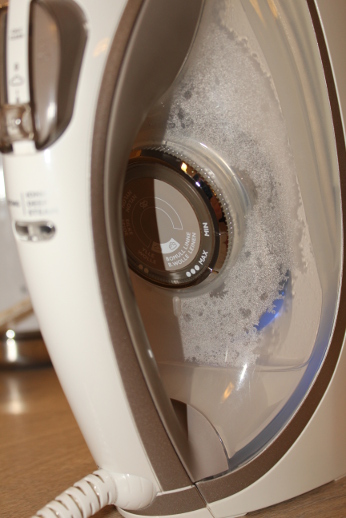

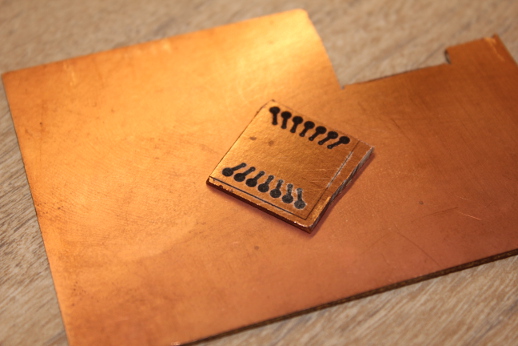

5. Uždedame popierių su schema ant plokštės ir lyginame įkaitintu lygintuvu arba praleidžiame per laminatorių

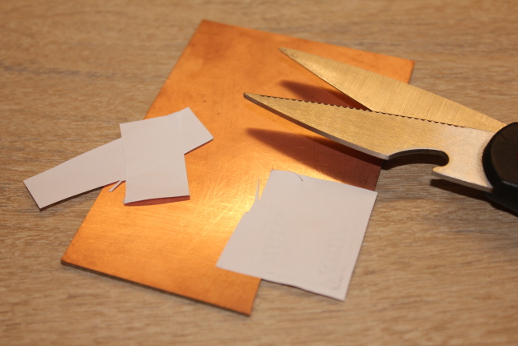

6. Jei reikia apkerpame popierių

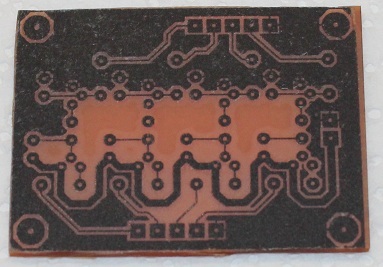

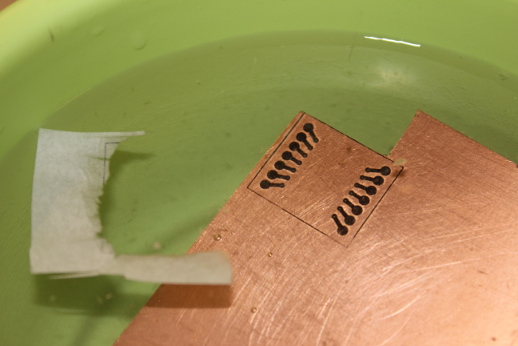

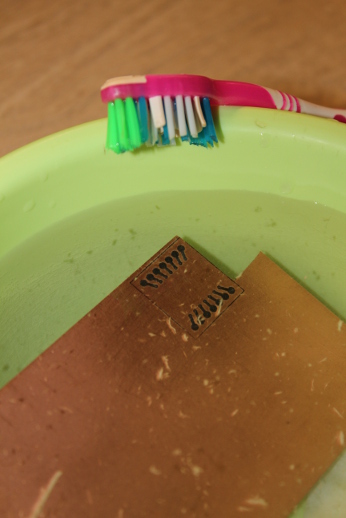

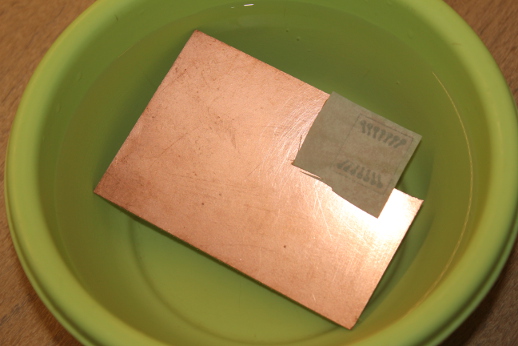

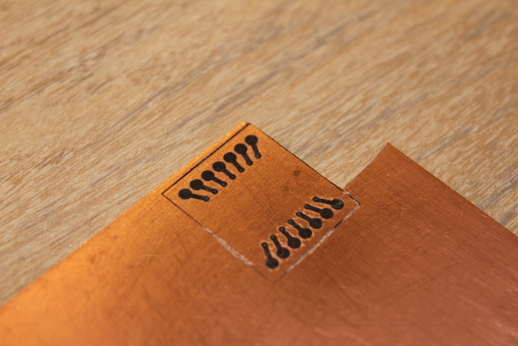

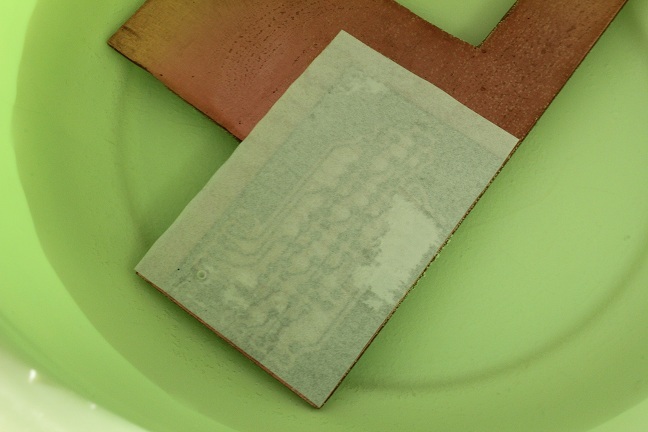

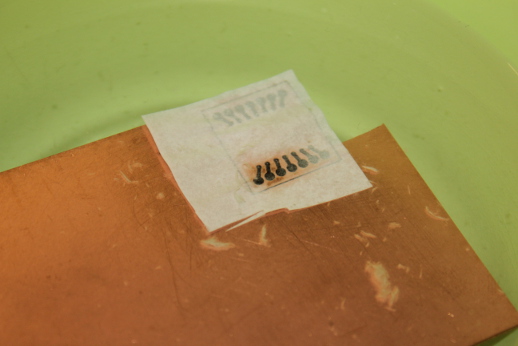

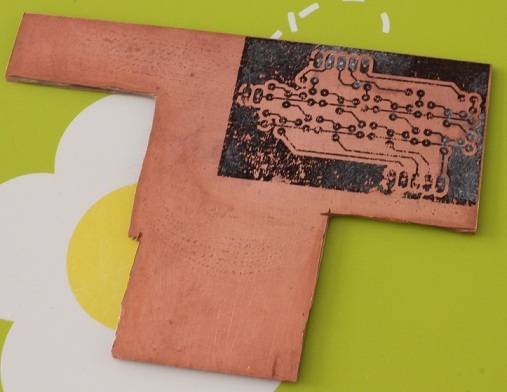

7. Merkiame plokštę į šiltą vandelį. Palaukiame kol popierius atmirks (galima pajudinti, kad procesas paspartėtų) ir bandome švelniai trinant pirštais nutrinti popierių. Dantų šepetėliu švelniai galima pašalinti popierių iš tarpelių (jei schema persikėlė blogai – nuvalom schemą su nagų lako valikliu ir bandom dar kartą)

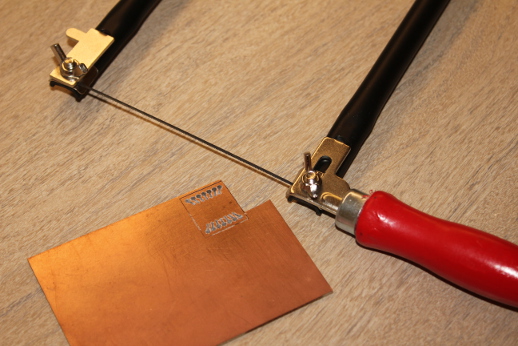

8. Išpjauname plokštę su siaurapjūkliu

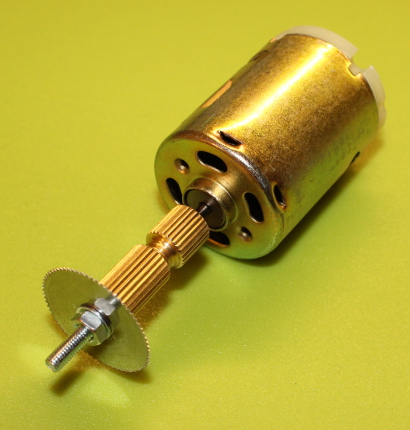

arba su ant motoriuko uždėtu diskeliu

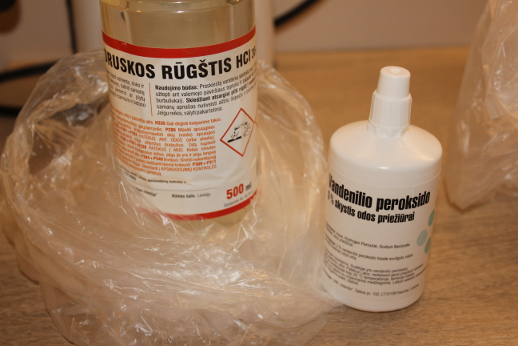

9. Padarome tirpalą (proporcijos matuojamos “iš akies”): 2 dalys vandelinio peroksido ir 1 dalis druskos rūgšties

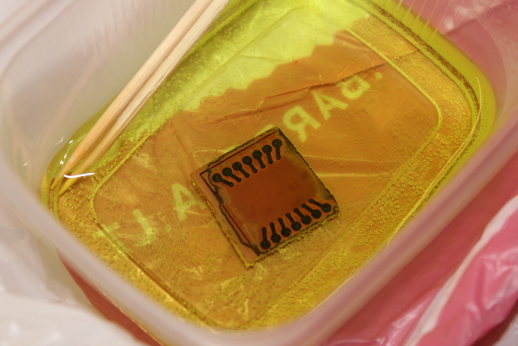

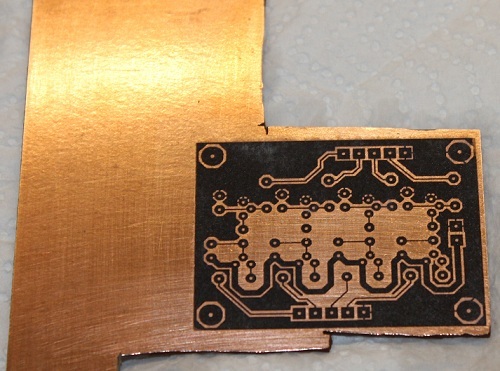

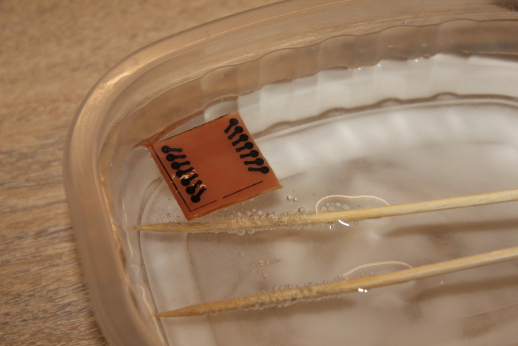

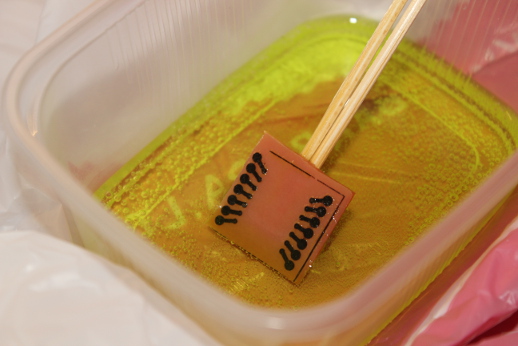

10. Dedame plokštę į tirpalą ir judiname kol dings varis nuo neapsaugotų zonų

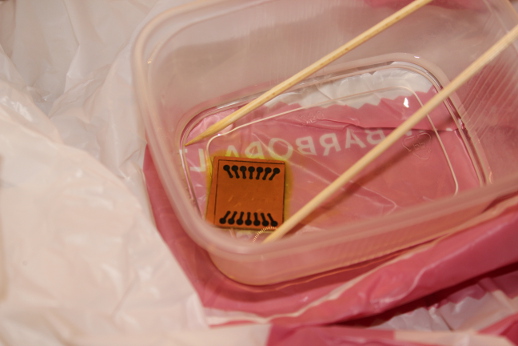

11. Dedam plokštę į vandens ir sodos tirpalą ir pajudinam kol nebeburbuliuos

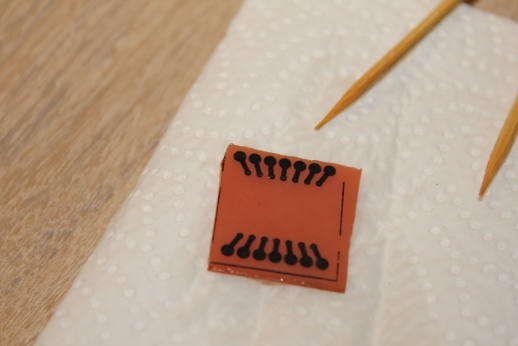

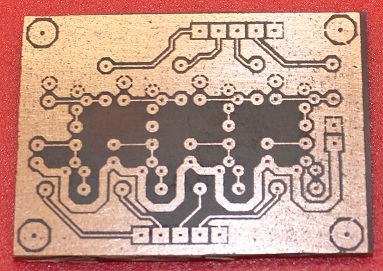

12. Išimam plokštę, nuplaunam vandeniu ir nusausinam
13. Sodos ir vandens mišinį sumaišom su vandenilio peroksido ir druskos rūgšties tirpalu kol nebeputos ir taps žydras

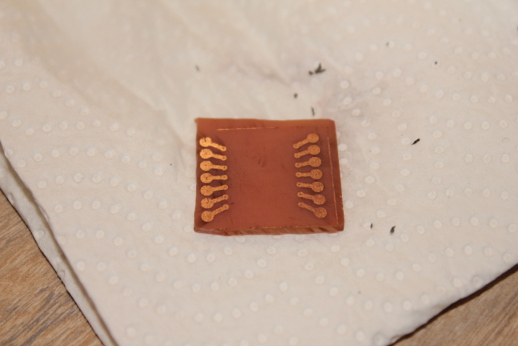

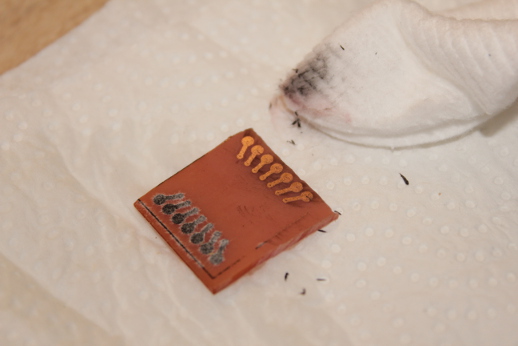

14. Nuvalom plokštę su nagų lako valikliu

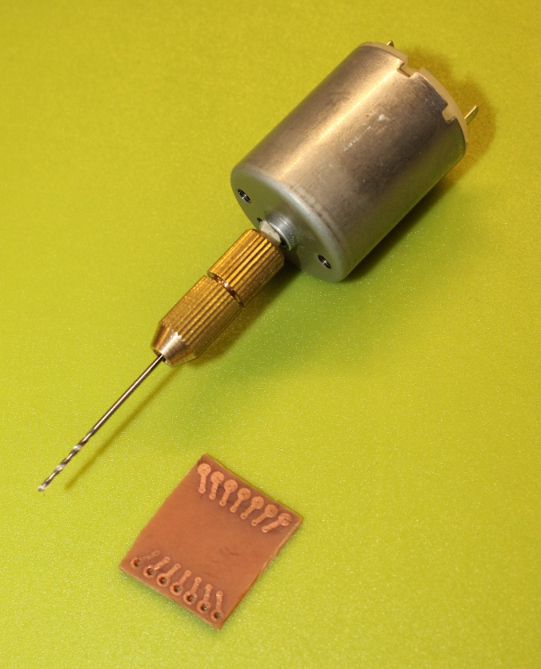

15. Gręžiam skylutes. Su 0.4mm grąžteliu skylutės (angl. hole) kartais gaunasi permažos, bet lengviau nesuklysti ir nenugręžti visos salelės (angl. pad). Gręžiant su didesnio diametro grąžteliu, grąžtelis sukdamasis be apkrovos gana stipriai kliba į šonus ir sunku pataikyti ant salelės tai pirma reikia prispausti išjungtą grąžtelį prie salelės ir tik tada jį įjungti.

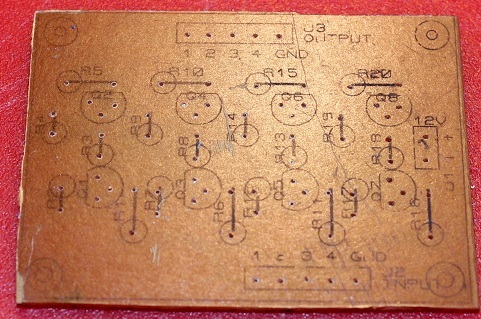

16. Su lygintuvu arba laminatorium uždedam silk layer atvaizdą (šis žingsnis nebūtinas, bet po to lengviau sulituoti detales, kai aišku kurios skylutės priklauso elementui)

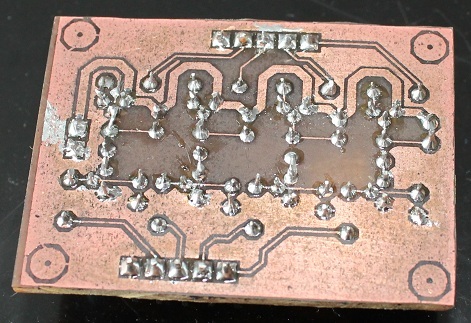

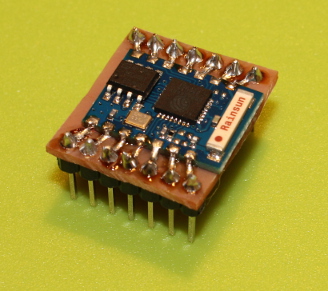

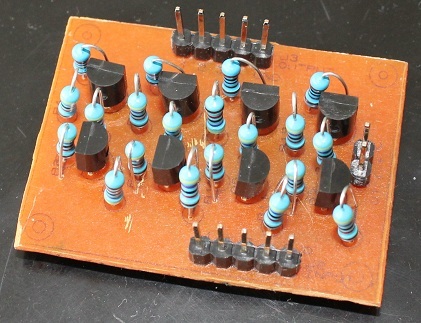

17. Lituojam ir naudojam
KiCad settings:
Track 0.6mm (Default also good)
Pad 2.2mm
Drill 0.4mm
