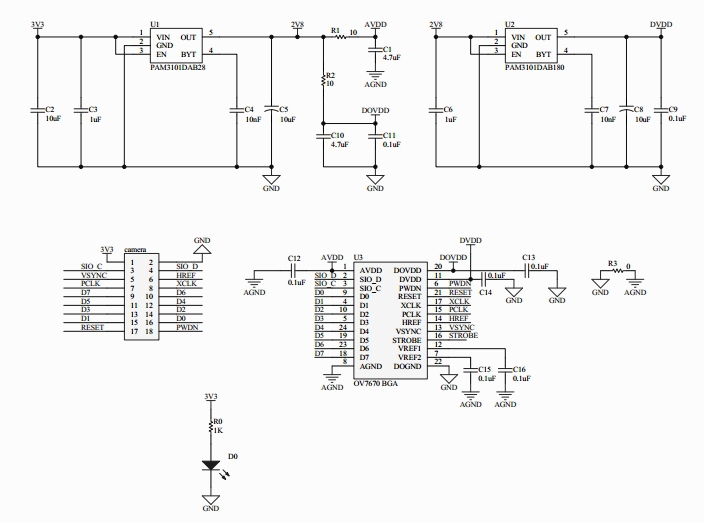

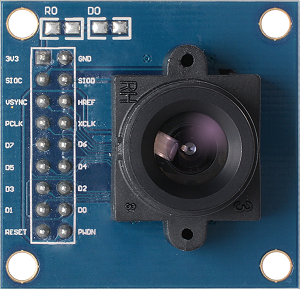

OV7670 without FIFO
| VDD | GND |
| SDIOC | SDIOD |
| VSYNC | HREF |
| PCLK | XCLK |
| D7 | D6 |
| D5 | D4 |
| D3 | D2 |
| D1 | D0 |
| RESET | PWDN |
| Išvadas (angl. pin) | Tipas | Aprašymas |
|---|---|---|
| VDD | Maitinimas (angl. supply) | Matinimas |
| GND | Maitinimas (angl. supply) | Žemė |
| SDIOC | Įvestis (angl. input) | SCCB taktas (angl. clock) |
| SDIOD | Įvestis/išvestis (angl. input/output) | SCCB duomenys |
| VSYNC | Išvestis (angl. output) | Vertikali sinchronizacija |
| HREF | Išvestis (angl. output) | Horizontali sinchronizacija |
| PCLK | Išvestis (angl. output) | Pikselio taktas (angl. pixel clock) |
| XCLK | Įvestis (angl. input) | Pagrindinis taktas (angl. clock) |
| D0-D7 | Išvestis (angl. output) | Vaizdo duomenų išvestys |
| RESET | Įvestis (angl. input) | Atstatymas (angl. reset) (Aktyvus žemas lygis) |
| PWDN | Įvestis (angl. input) | Išjungimas (angl. power down) (Aktyvus aukštas lygis) |
