SatMe PC Planche
← Guide SatMe-PC · Octobre 2026
Les images SSTV d'un événement (une série ARISS, un satellite qui envoie ses images quelques jours) mises sur un modèle — la grille de SatMe, un modèle « autour du titre », l'affiche ISS, ou l'image vide d'une série ARISS —, avec un fond, des écussons, l'indicatif et le locator, et si tu veux des titres stylés comme l'affiche d'une série ARISS (polices, chrome, néon, or, cadres lumineux) ; téléchargée en pleine taille, envoyée en SSTV, ou mise dans le rapport de l'événement (page web ou PDF). C'est la même planche que sur le téléphone.
Où : espace Carnet (touche 5) › Planche (une page à part, http://localhost:8090/planche ; aussi Planche SSTV › dans SSTV › Images). Les images viennent de la galerie SSTV de ce PC.
- En haut : Modèle (la liste des planches : « nom · événement (nombre d'images) »), Renommer, Supprimer, + Grille, + Autour du titre, + Affiche ISS, Importer un modèle…, Exporter le modèle…, Rapport, Télécharger la planche (PNG).
- À gauche : la planche elle-même ; dessous, ce qui manque (« 10/12 images · manquent : 5, 6 », ou « Série complète »).
- À droite : quatre onglets, Images, Disposition, Textes, Décor.
Tout est enregistré tout seul (une demi-seconde après chaque changement) dans le dossier planches/ de SatMe-PC. La page s'ouvre sur la dernière planche modifiée.
Les gestes sur la planche : un clic choisit une case (l'onglet Images s'ouvre), un texte ou un écusson (l'onglet Décor s'ouvre) ; glisser déplace ; la poignée carrée en bas à droite de l'élément choisi le redimensionne ; la molette sur un écusson change sa taille ; les flèches du clavier déplacent par petits pas (Maj : grands pas). Un clic dans le vide désélectionne. On peut aussi glisser une vignette de la galerie sur une case.
- + Grille : une nouvelle planche « Modèle N » de 12 cases 4:3 dans les deux tiers droits, le titre, les dates, l'indicatif et « nom @ locator » à gauche, sur un ciel étoilé.
- + Autour du titre : 12 cases autour du centre, laissé au titre.
- + Affiche ISS : une planche stylée toute prête, « Affiche ISS N » — voir La planche stylée.
-
Importer un modèle… : l'image vide d'une série ARISS (JPEG, PNG, 25 Mo au plus) — ses cases « NO IMAGE » sont trouvées toutes seules (« Modèle importé : 12 case(s) trouvée(s). ») — ou un modèle SatMe (
.satme-planche, voir plus bas). L'un ou l'autre peut aussi être déposé n'importe où sur la page : un.satme-planche, ou l'image JPEG/PNG d'une série ARISS, devient un nouveau modèle (un autre fichier est refusé : « Ce fichier n'est ni un modèle SatMe (.satme-planche) ni une image JPEG ou PNG. »). - Renommer : le nom de la planche (60 caractères au plus).
Supprimer (en haut, en rouge) : après confirmation (« Supprimer la planche « … » ? Ses images SSTV restent dans la galerie. »), la planche est supprimée et la page ouvre la dernière des planches restantes. Les images SSTV ne sont jamais supprimées avec elle.
En tête de l'onglet Images, l'encadré Événement : une campagne de l'auto-pilote (Agenda › SSTV), une activité SSTV annoncée (Agenda › Activités à venir), ou à défaut une série vue dans la galerie (les images d'un satellite à moins de deux jours d'écart). Choisi tout seul — D'après les images : celui qui tient le plus d'images de la planche, le pilote auto d'abord — ou à la main dans la liste ; Aucun événement possible. Ses dates et son satellite sont rappelés dessous. Il est gardé dans le fichier de la planche, même si la campagne est supprimée ensuite.
Onglet Images :
- La liste des images montrées : Images de l'événement (d'origine), Tous les satellites, ou un satellite.
- Une par diapo (copies groupées) (cochée) : la galerie ne montre qu'une tuile par diapo, la mieux notée, avec son badge (« 2/12 », « 2/12✎ », « ≈2/12 ») et sa note ; « ▸ +3 copie(s) » déplie les autres.
- Remplir par diapo (1/12, 2/12…) : la diapo n dans la case n, sa copie la mieux notée. Il suit la liste du dessus : Images de l'événement prend les diapos prévues pour l'événement ; un satellite choisi ne prend que les groupes de ce satellite, avec le nombre de diapos de sa série (12, ou 36 pour une série de 36…) ; Tous les satellites, toute la galerie. Strictement par place : une diapo manquante laisse sa case vide (pas de diapo 5 : case 5 vide), rien ne remonte ; les groupes sans numéro ne sont pas placés (« 1 groupe(s) sans numéro mis après ») ; un numéro estimé ne prend qu'une diapo qu'aucun numéro lu ou donné à la main n'a ; un modèle de k cases prend les diapos 1 à k. Les versions et copies choisies à la main sont gardées, sauf avec Tout réinitialiser coché. Le message dit ce qui manque (« Rempli par diapo ; manquent : 5, 6. »).
- Remplir par ordre de réception : les images montrées dans l'ordre où elles sont arrivées, une copie par diapo.
- À la main : choisir une case, puis cliquer une image (la sélection passe à la case suivante) ; ou glisser la vignette sur la case. ◀ Avant / Après ▶ échangent la case choisie avec sa voisine, Vider la case, Tout vider.
- Images sur la planche : Modèle (12), ou 1, 2, 3, 4, 6, 8, 9… images : la planche est ajustée pour que ces images soient les plus grandes possible (sur une image ARISS importée, les cases en trop sont cachées). Sur une planche ajustée, un clic sur une image l'ajoute ou la retire.
- Relancer l'analyse : mesure à nouveau les images, relit les numéros, refait les groupes — seulement les images de l'événement de la planche (d'origine quand elle en a un) ou toutes les images, au choix à côté du bouton (avec Oublier aussi les numéros et groupes donnés à la main, après confirmation).
Chaque case porte dans l'éditeur le numéro de la diapo qu'elle a reçue (« 7/12 », « ≈5/12 »), qui suit l'image si on la déplace.

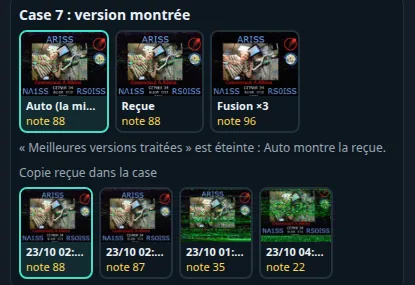

Un clic sur une case pleine ouvre, sous les boutons de remplissage, le panneau Case n : version montrée :
- Auto (la mieux notée), Reçue, Corrigée, Fusion ×N — celles qui existent, avec leur vignette et leur note. Une version corrigée se fait dans la visionneuse SSTV ; une fusion peut se faire ici : ＋ Créer la fusion (la diapo a au moins deux copies), puis elle est choisie.
- Copie reçue dans la case : les copies de cette diapo (heure, note, ✨ si une version corrigée existe) ; un clic en met une autre.
- Une case réglée à la main porte une petite marque dans l'éditeur seulement (« Reçue », « Fusion », « ✋ ») ; une version choisie puis supprimée montre Auto, avec « ⚠ ».
- Auto suit l'option Meilleures versions traitées (onglet Disposition) : décochée (d'origine), Auto montre la reçue.
Le choix de chaque case est gardé avec sa diapo par Remplir par diapo ; Tout réinitialiser remet tout en Auto.
Disposition :
- Nom du modèle.
- Une ligne sous chaque image (mode, heure, indicatif) : « PD 120 | 2025/05/31 20:00 UTC | F4IOZ ».
- Numéro sur chaque case : « n/12 » ou le numéro de la diapo, en haut à gauche de chaque image.
- Meilleures versions traitées (reçue, corrigée ou fusion : la mieux notée) (décochée : la planche reste propre, telle que reçue) et Marquer « corrigée » / « fusion » sur la planche (dans la légende, sinon une pastille dans un coin).
- + Case (60 cases au plus : au-delà, « 60 cases au plus sur une planche. »), Retirer la case choisie, et la position et taille (en % de la planche) de l'élément choisi.
Textes : Indicatif, Nom, Locator, Dates (vides : les valeurs par défaut — Réglages, locator des images, dates des images — sont montrées en gris), Titre ; + Texte libre ; pour le texte choisi : son champ, sa couleur (six pastilles), son fond (aucun, voile blanc, voile noir), sa police et son effet (voir La planche stylée), sa position, Retirer le texte choisi. Le logo SatMe se place tout seul à côté de l'indicatif. Indicatif, Locator et Dates tapés ici sont gardés avec la planche et servent partout où elle est dessinée : l'aperçu, le PNG téléchargé, la planche émise en SSTV et le rapport. Ils ne partent pas dans un modèle exporté (chaque station y met les siens). Le Nom est celui de la station (Réglages), pas celui de la planche. Une planche faite avant cette version se lit comme avant : champs vides, valeurs par défaut.
Décor :
- Fond de la planche : Ciel étoilé (d'origine), Crépuscule, Abysse, Ardoise, Nébuleuse, Orbite (la courbe de la Terre et son halo), neuf images NASA (Aurore australe, Lueur de la Terre, Lever de soleil orbital, Nébuleuse de la Lagune, L'ISS au-dessus de la Terre, L'ISS devant la Terre, Panneaux solaires de l'ISS, La Terre de nuit, villes et aurore, Nébuleuse du Papillon W40) ou Ton image (Choisir une image… : elle remplit la planche sans être déformée, ce qui dépasse est coupé). Un modèle fait d'une image ARISS importée garde son propre fond.
- Cadre des images : Aucun (le fin trait blanc de toujours), Fin, blanc, Arrondi, ombré ou Néon, avec sa Couleur du néon (huit teintes).
- Écussons (trois au plus) : + Écusson… (PNG, JPEG), puis glisser, la molette ou le coin pour la taille ; Enlever le contour rend transparent le fond uni autour (un écusson rond est découpé en cercle) ; Retirer l'écusson choisi.
Comme l'affiche d'une série ARISS : un grand « SSTV » en chrome, « SÉRIE » en néon entre deux filets lumineux, le numéro de la série, des cadres qui brillent. Tout se fait dans les onglets Textes et Décor, sur n'importe quelle planche ; + Affiche ISS en fait une toute prête.
+ Affiche ISS (en haut) crée une nouvelle planche « Affiche ISS N » : le fond NASA L'ISS au-dessus de la Terre, le titre stylé Série ARISS, douze cases au cadre néon bleu, une ligne sous chaque image, et en bas l'indicatif (en néon), « nom @ locator » et les dates. Remplis-la comme une autre (Remplir par diapo, à la main…) ; tout reste modifiable.
Le numéro de la série vient du nom de l'événement de la planche (« ARISS SSTV Series 34 » → « 34 »). Une affiche faite avant que la planche ait son événement dit seulement « SSTV SÉRIE » : une fois l'événement choisi (onglet Images), clique à nouveau Série ARISS dans Textes › Titres stylés.
Onglet Textes, sous le champ Titre : un clic habille le titre de la planche.
- Série ARISS : « SSTV » en chrome, « SÉRIE » en néon bleu entre deux filets lumineux, le numéro en chrome bleuté (sans numéro connu : « SSTV » et « SÉRIE » seulement).
- Néon rétro : le numéro (ou « SSTV ») en néon cyan, le nom de l'événement en néon rose.
- Écusson doré : le nom de l'événement et le numéro en or.
- Titre chrome : le Titre de la planche, en chrome.
- Titre simple : le titre ordinaire revient, à la place du titre stylé.
Le titre se pose là où était le précédent, sinon sur le texte du titre, sinon en bande en haut ; il grandit dans la place libre autour, sans toucher les cases (en ligne s'il est large, empilé sinon), et pousse vers le bas les textes qu'il toucherait. Un autre titre stylé remplace le précédent au même endroit. Chaque ligne reste un texte ordinaire : clique dessus sur la planche pour changer ses mots, sa couleur, sa police, son effet ou sa place.
Un texte choisi (clic dessus sur la planche), l'onglet Textes montre en plus, sous sa couleur et son fond :
- Police : chaque bouton écrit le texte dans sa police — SatMe (par défaut), Orbitron, Audiowide, Exo 2, Russo One, Michroma, Bungee, Monoton. Sept polices libres (licence OFL) livrées avec SatMe : rien n'est cherché sur Internet. Une lettre qu'une police n'a pas est remplacée par la plus proche (sans son accent).
- Effet : Simple, Contour (lettres creuses), Relief, Néon, Chrome, Or, Dégradé.
- Seconde couleur (dégradé, remplissage du contour) : avec Dégradé ou Contour seulement.
- Italique, Filets lumineux (un trait qui brille au-dessus et au-dessous du texte, de sa couleur) et Espacement des lettres (un curseur).
La couleur du texte a aussi les teintes des néons (cyan, rose, violet…). L'aperçu montre la police et l'effet dès que la planche est enregistrée (une demi-seconde après le clic) : c'est le dessin même du PNG téléchargé, de la planche émise en SSTV et du rapport, et le même sur le téléphone.
Onglet Décor :
-
Sept fonds de plus : deux dessinés, Nébuleuse (des nuages de couleur sur les étoiles) et Orbite (la courbe de la Terre et son halo bleu), et cinq photos NASA du domaine public : L'ISS au-dessus de la Terre, L'ISS devant la Terre, Panneaux solaires de l'ISS, La Terre de nuit, villes et aurore, Nébuleuse du Papillon W40 (Spitzer). D'où vient chaque image :
THIRD-PARTY.mddu dépôt. - Cadre des images, autour de chaque image : Aucun (le fin trait blanc de toujours), Fin, blanc (une marge blanche), Arrondi, ombré (coins arrondis, une ombre dessous), Néon (un tube de lumière) et sa Couleur du néon.
La police, l'effet et le cadre partent avec un modèle exporté (.satme-planche).
-
Télécharger la planche (PNG) : en pleine résolution (la largeur de l'image ARISS importée, sinon 2400 px), nommée
SatMe_Planche_<satellite>_<date>.png. - L'émettre en SSTV : SSTV › Émission › Image : Planche SSTV (voir Émettre une image).
- Vers votre site (avec la Publication web prête) : 🌐 Planche vers le site et 🌐 Rapport vers le site (le rapport en PDF). La planche dit tout de sa série : le satellite, l'événement ou la campagne, les dates, les diapos reçues et manquantes, la meilleure image de chaque diapo, les passages qui ont apporté des images avec leur vidéo du journal, et le lien vers son rapport. En Automatique, les planches qui ont des images partent d'elles-mêmes, 2 min après la dernière image reçue.
Exporter le modèle… : un fichier SatMe_Modele_<nom>.satme-planche à donner à un autre opérateur — la disposition, les cases, les textes et leurs styles, le nombre d'images, le fond, les écussons (détourés quand Enlever le contour est coché) et la version choisie de chaque case. Sans les images SSTV : l'indicatif et le « nom @ locator » restent des champs que remplit la station qui l'importe — sauf Garder mon indicatif écrit en dur coché. Télécharger le fichier.
Importer un modèle… (ou le fichier déposé sur la page) en fait toujours un nouveau modèle, jamais par-dessus un autre (« Modèle « … » importé : remplis-le avec tes images. »). Un fichier fait par une version plus récente de SatMe est refusé avec un message.
Rapport (en haut) ouvre la fenêtre Rapport de l'événement : l'événement de la planche, la case Ajouter la chaîne de réception, le Format — Page web ou Rapport PDF — puis Ouvrir (un nouvel onglet) ou Télécharger. Quand Ajouter la chaîne de réception est cochée, deux choix de plus :
- Plan de la station : un des plans de Station › Montage ; en tête de liste, et choisi d'origine, le plan qui dessine le mieux la réception SSTV de l'événement.
- Chaîne : Dessin du montage (d'origine) ou Chaîne simple (la liste des pièces, comme avant).
Le rapport, sans rien chercher sur Internet :
- l'en-tête : l'événement (série, dates, satellite), l'indicatif, le locator, et quatre chiffres : diapos reçues, images reçues, passages reçus, meilleure note ;
- la planche ;
- les diapos 1 à n : reçue ou non, la meilleure note, le nombre de copies ; pour une diapo manquante, les passages passés qui devaient l'envoyer ;
- la frise des passages et le tableau des passages : heure UTC, élévation max, azimuts AOS → LOS, diapos prévues et reçues, bilan (reçu, reçu sous l'élévation minimale, prévu, rien reçu, trop bas, à venir) et ce qu'en dit le pilote auto ;
- le ciel de chaque passage : la trace, chaque image en orange à l'endroit où elle est arrivée, le profil d'élévation et les créneaux des diapos ;
- l'horaire des diapos (période ajustée, repères, relances) ;
- avec Ajouter la chaîne de réception : la chaîne de réception du plan choisi (voir ci-dessous) et, pour une campagne, ce que le pilote mettait en place à chaque passage.
Le logo SatMe est en tête du rapport (page web) et en tête de chaque page du PDF.
Avec Dessin du montage, la chaîne est dessinée comme Station › Montage la dessine : le plan choisi, allumé pour la réception SSTV de l'événement — l'antenne de la bande, le poste, son son vers le décodeur SSTV, le rotor —, les dessins du matériel, ou tes photos détourées pour les pièces où Photo à la place du dessin est cochée, les câbles en couleur avec leurs étiquettes, et les fonctions de SatMe en colonnes (seulement celles à l'œuvre, les autres résumées en « +N autres »). Une légende dit ce qui est allumé.
C'est ce que le pilote met en place à chaque passage, pas un relevé de ce qui tournait vraiment pendant les passages : la légende le dit.
- Page web : à l'écran, le matériel à gauche et les fonctions à droite ; sur un écran étroit et à l'impression, les fonctions passent sous le matériel. Le dessin est dans la page (SVG).
- Rapport PDF de SatMe-PC : le même dessin, en vectoriel ; les fonctions passent sous le matériel quand, côte à côte, le dessin serait trop petit pour être lu sur A4.
- Sur le téléphone, qui n'a pas de Montage : pas de choix Chaîne :, le rapport (page web ou PDF) garde la chaîne simple ; le logo SatMe y est aussi.
La géométrie des passages passés est recalculée avec les éléments orbitaux chargés (SatMe ne garde pas ceux de l'époque) : le rapport le dit, avec leur date. La page web est un seul fichier HTML (images dedans, graphiques en SVG), à imprimer en PDF par le navigateur si l'on veut ; le Rapport PDF est fait par SatMe-PC lui-même (A4, le nom de l'événement et « page n/N » en tête de chaque page ; une carte trop longue continue sur la page suivante, « (suite) »), SatMe_Rapport_<événement>_<jour>.pdf. Le rapport ne contient aucune adresse de la station ; rien n'est envoyé.
